如果您有在日本喜歡DIY的朋友,一定不會陌生ELEKIT這個品牌,從西元1970年 ELEKIT 就開始研發製作許多豐富好玩又有益的DIY套件,而創始人Tsunao Yanase為孩童所製作的機器人套件"MOVIT"更在當時受到不少小朋友喜愛。

高CP值擴大機套件是 ELEKIT 的強項,卻不會因為是套件,而忽略人們想要享受高品質音色的初衷,日系零組件與良好線路架構,在這種每個細節毫不馬虎的環節下,縱使不升級改裝也能擁有高於一般水準音質表現。 對於喜愛 DIY 的朋友,可以根據自己能力選擇,各種不同難度級別套件,每種套件都有詳細的圖文說明書,只要一步一步分解組裝步驟,即使初學者也能成為一名優秀的Marker。
通過 DIY 組裝套件,我們可以靠自己雙手,親手打造出一件作品,體驗製作過程帶來的樂趣以及成就感,還能享受它帶來美好音樂,有什麼比這個還讓人興奮的事情呢?

準備工作

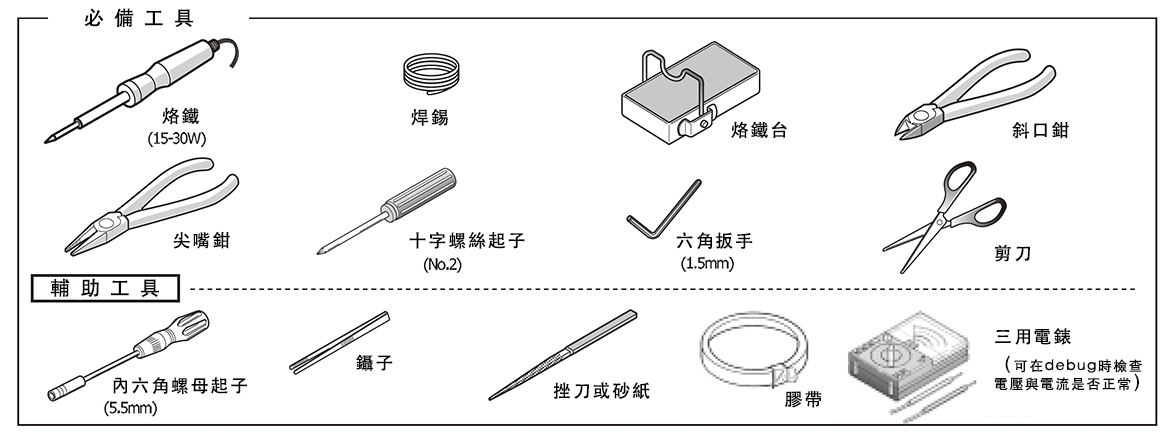

讓我們先看看需要用到哪些工具,確認手邊工具是否齊全,工欲善其事必先利其器,齊全的工具有助於順利組裝唷。

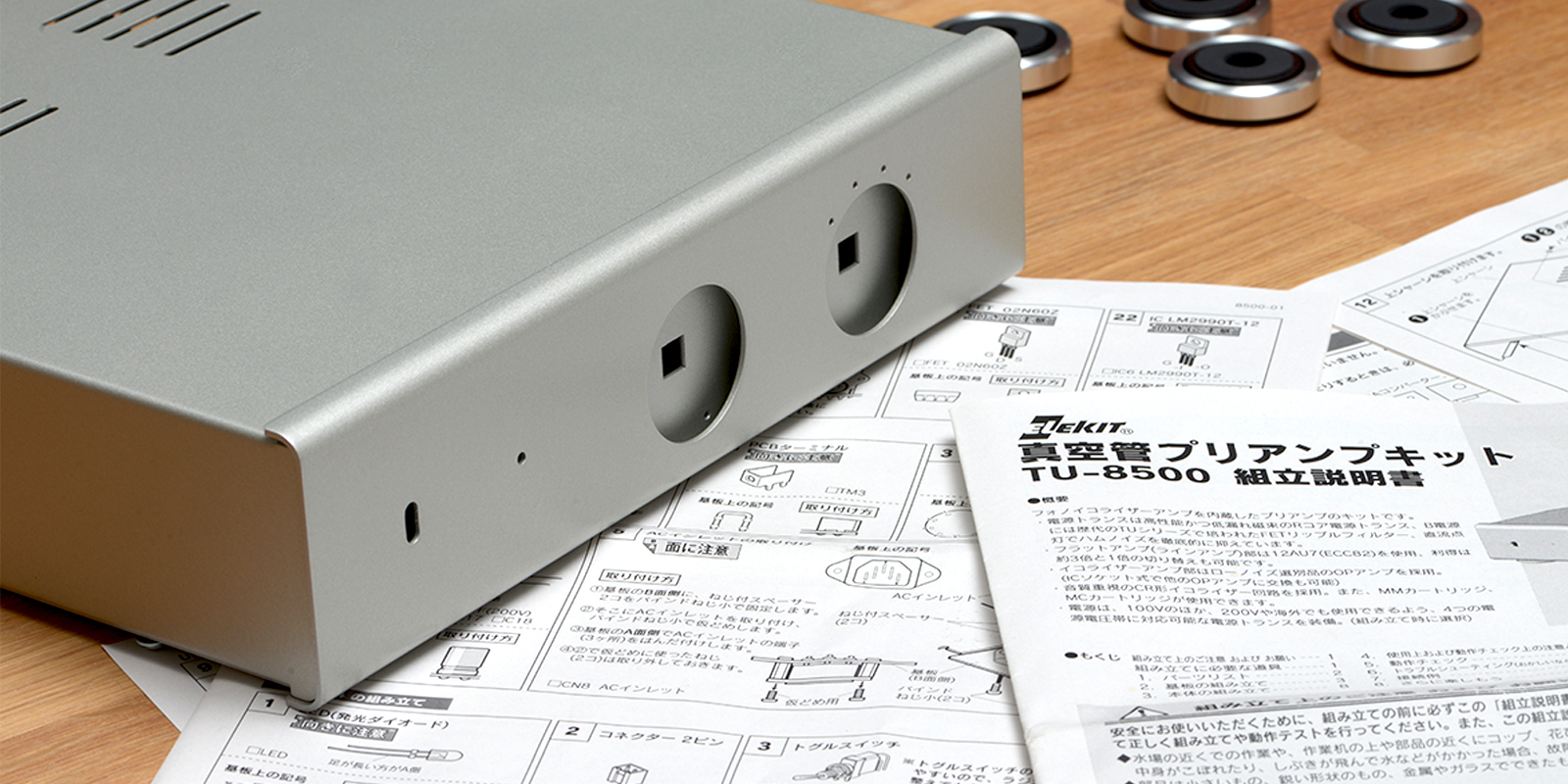

ELEKIT 擅長把原本複雜步驟簡化,零件分類包裝/詳細圖解說明書/額外螺絲墊片,處處都可以感受到原廠的貼心,讓玩家可以專注在享受製作過程帶來的樂趣。 開始準備工作時,雖然會讓人感到有點瑣碎,但只要花費您一點點時間來理解與實行,相較之下以後更不會出錯,大大增加製作的成功率 ,反而節省許多debug(除錯)時間..

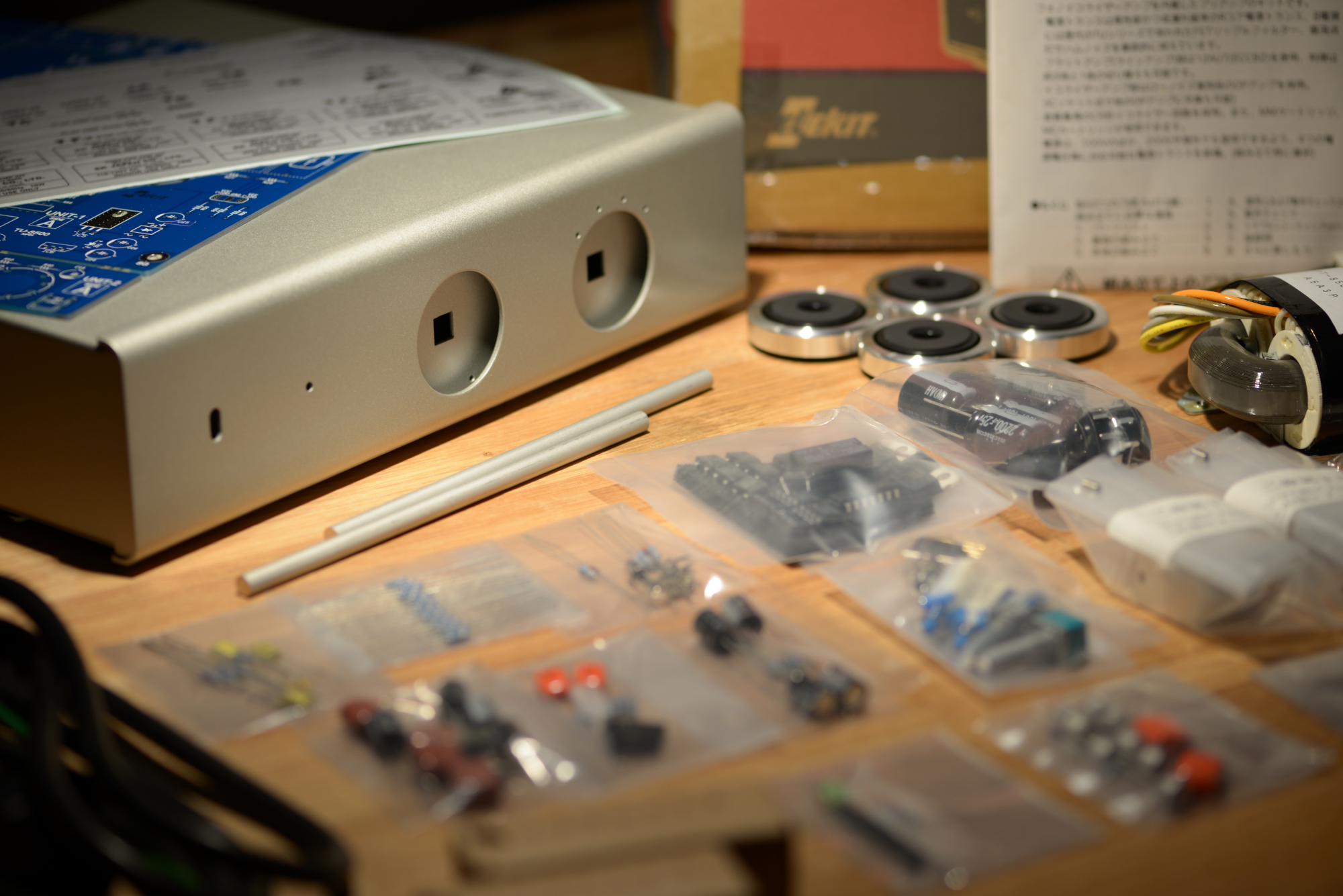

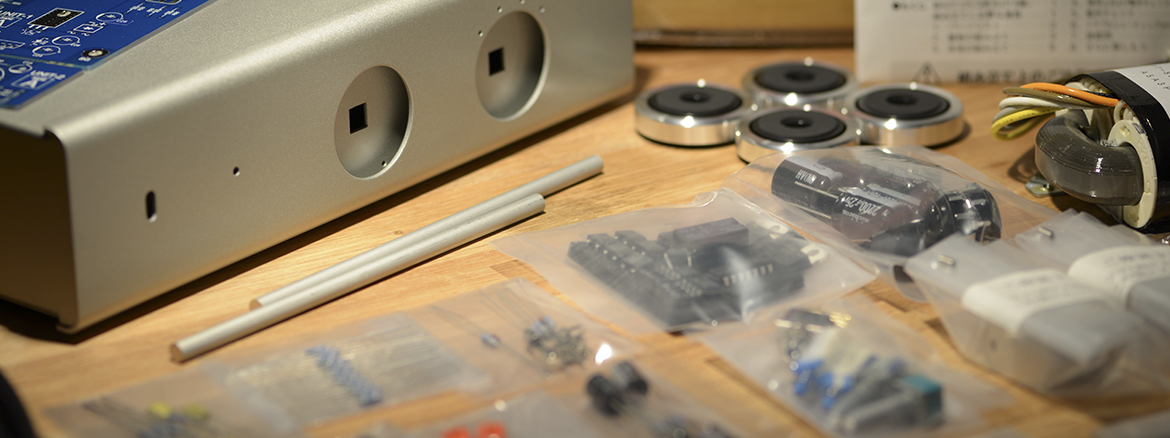

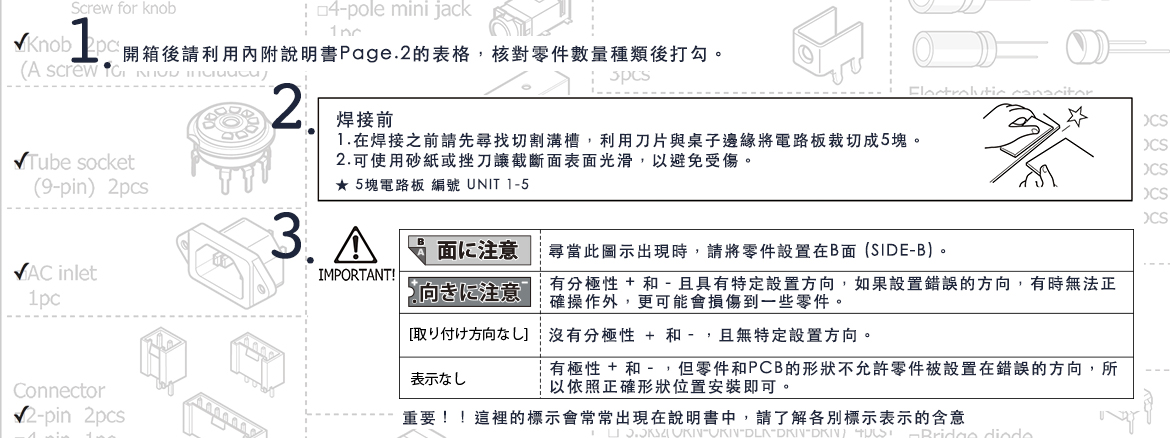

  1. 打開手邊的TU-8500套件包後,請先利用說明書第二頁的表格,核對套件零件數量總類是否正確,依照已往玩家的製作經驗,ELEKIT套件品管嚴格,通常製作完成只會多出一些原廠額外的螺絲墊片,缺料的情形還未曾發生(如核對時發現缺料,請與我們聯繫,將會立即為您處理)。

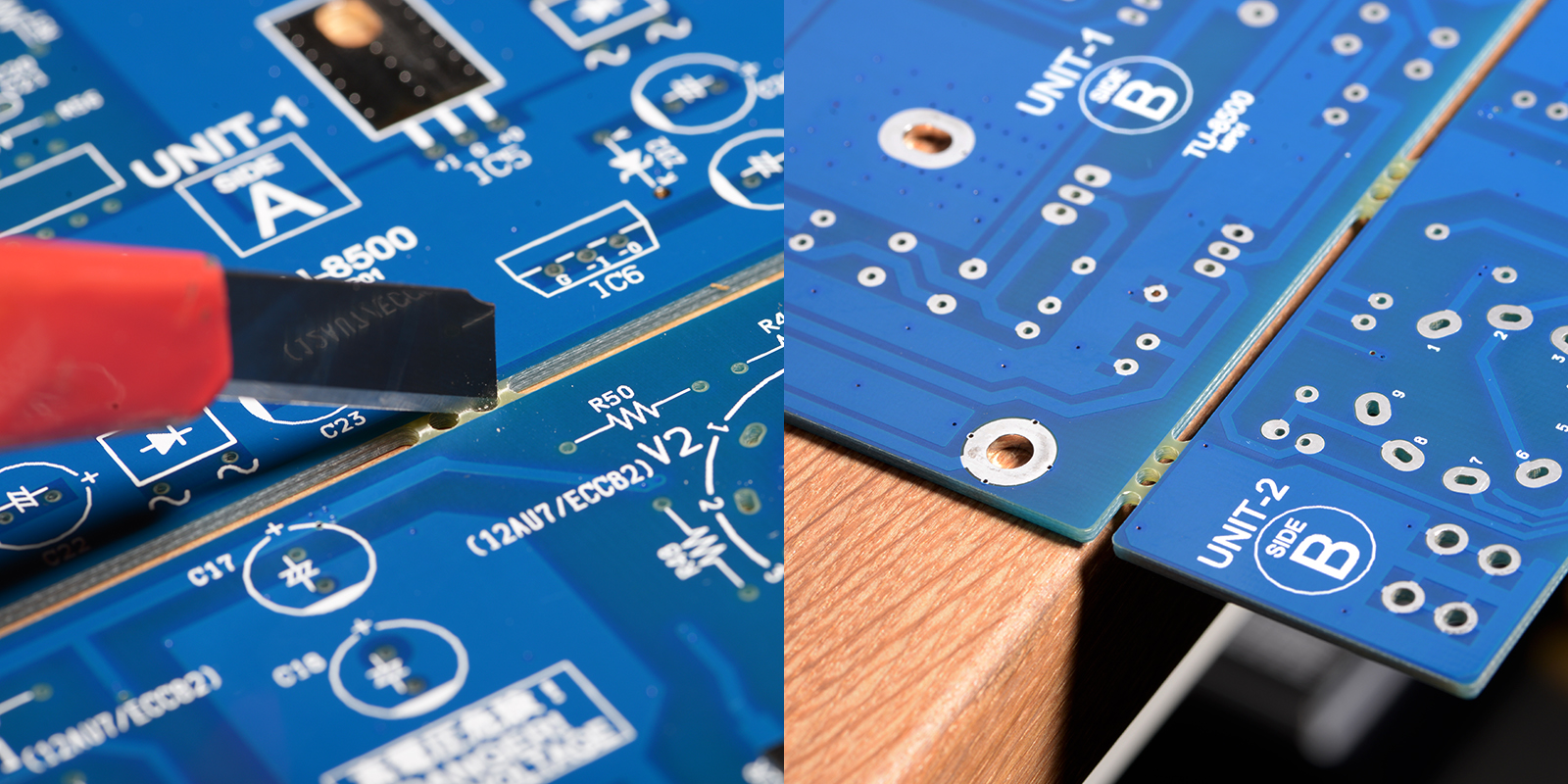

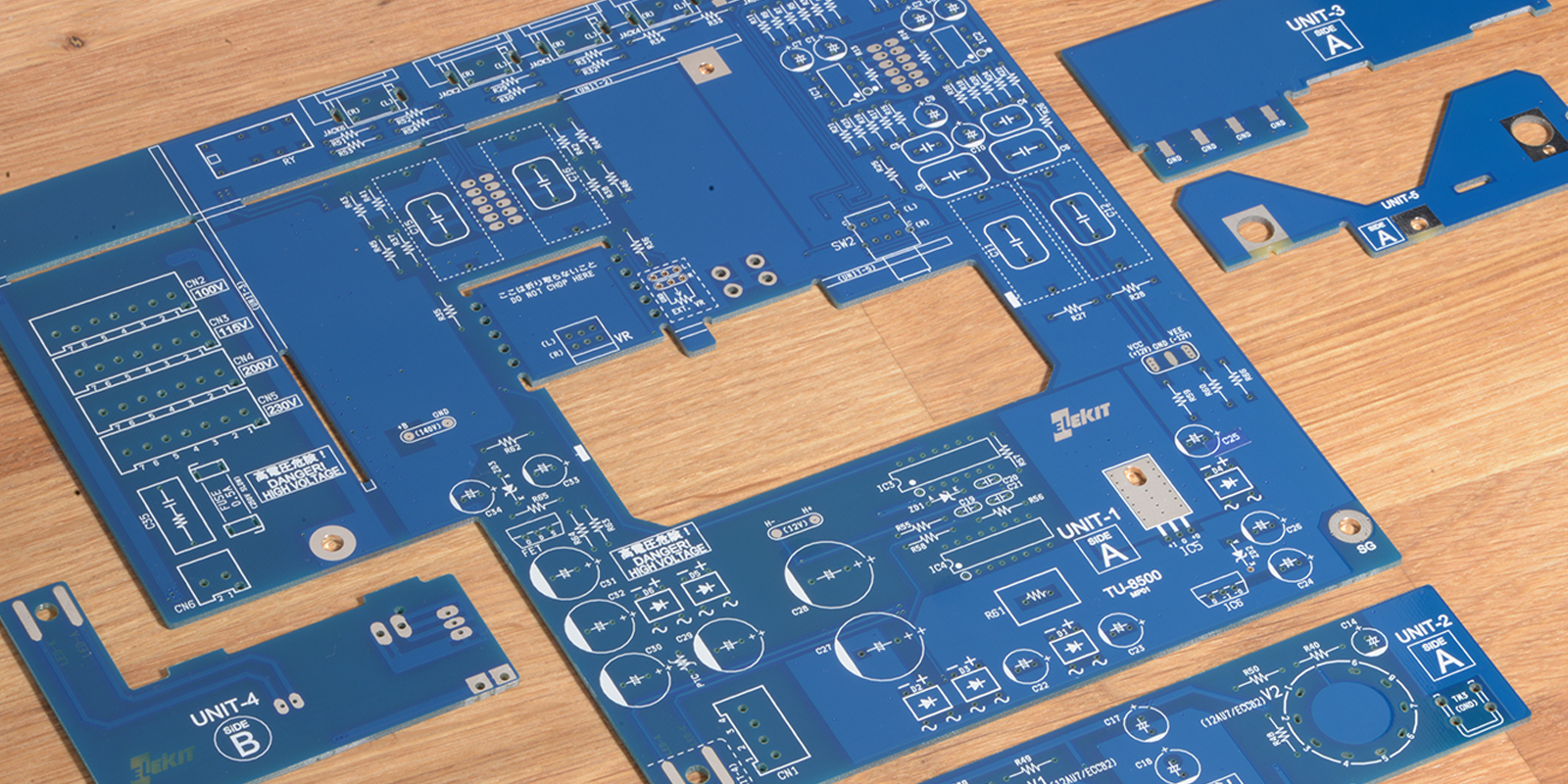

  2. 焊接前請先尋找切割溝槽,利用刀片在正反面畫幾條刀痕,便可靠著桌子邊緣輕易折斷,總共會有五塊電路板編號 UNIT 1~5,其中1,2,4會是零件分布的主要區域,3,5則是 用來固定與連結電路板。

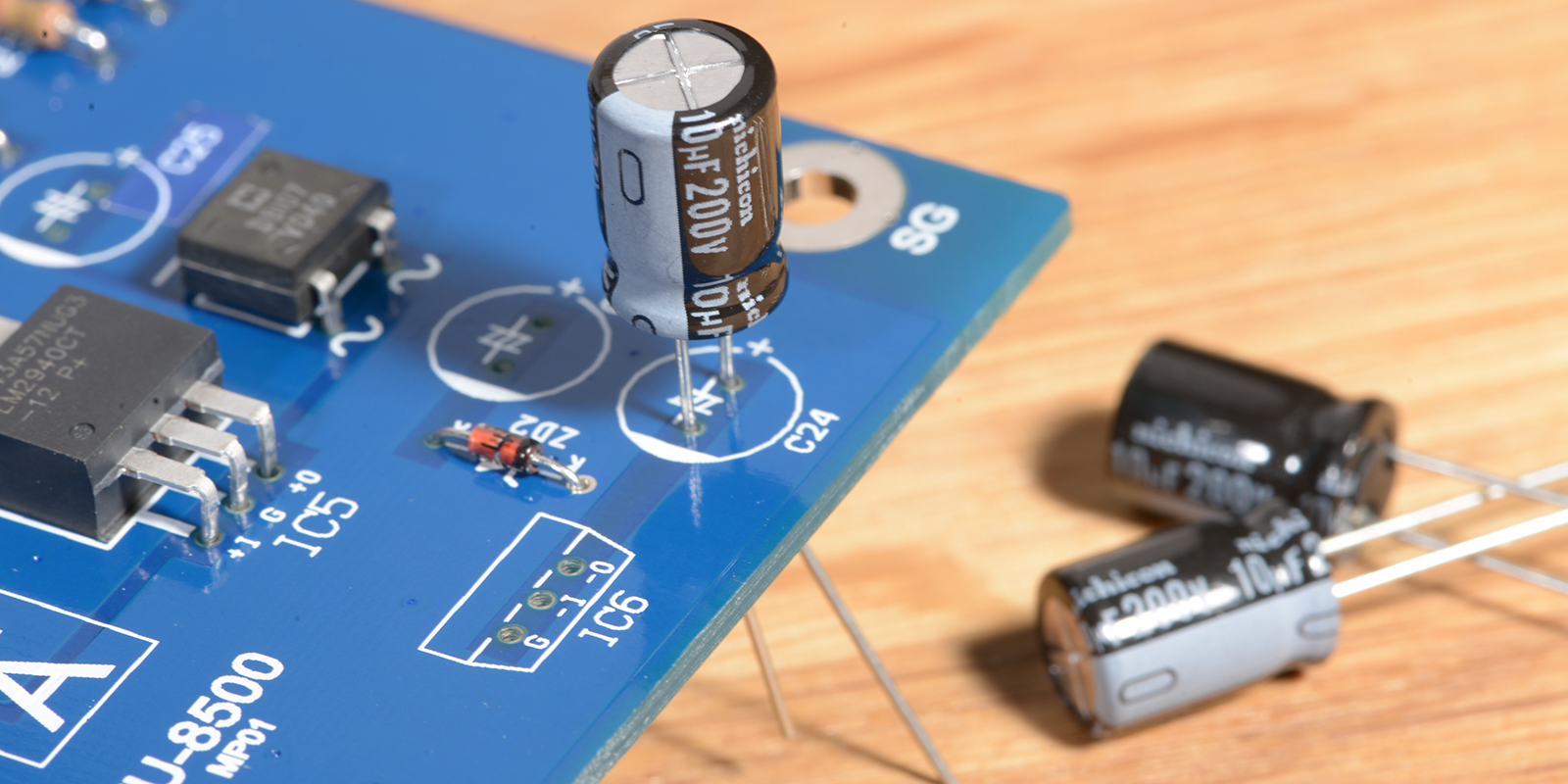

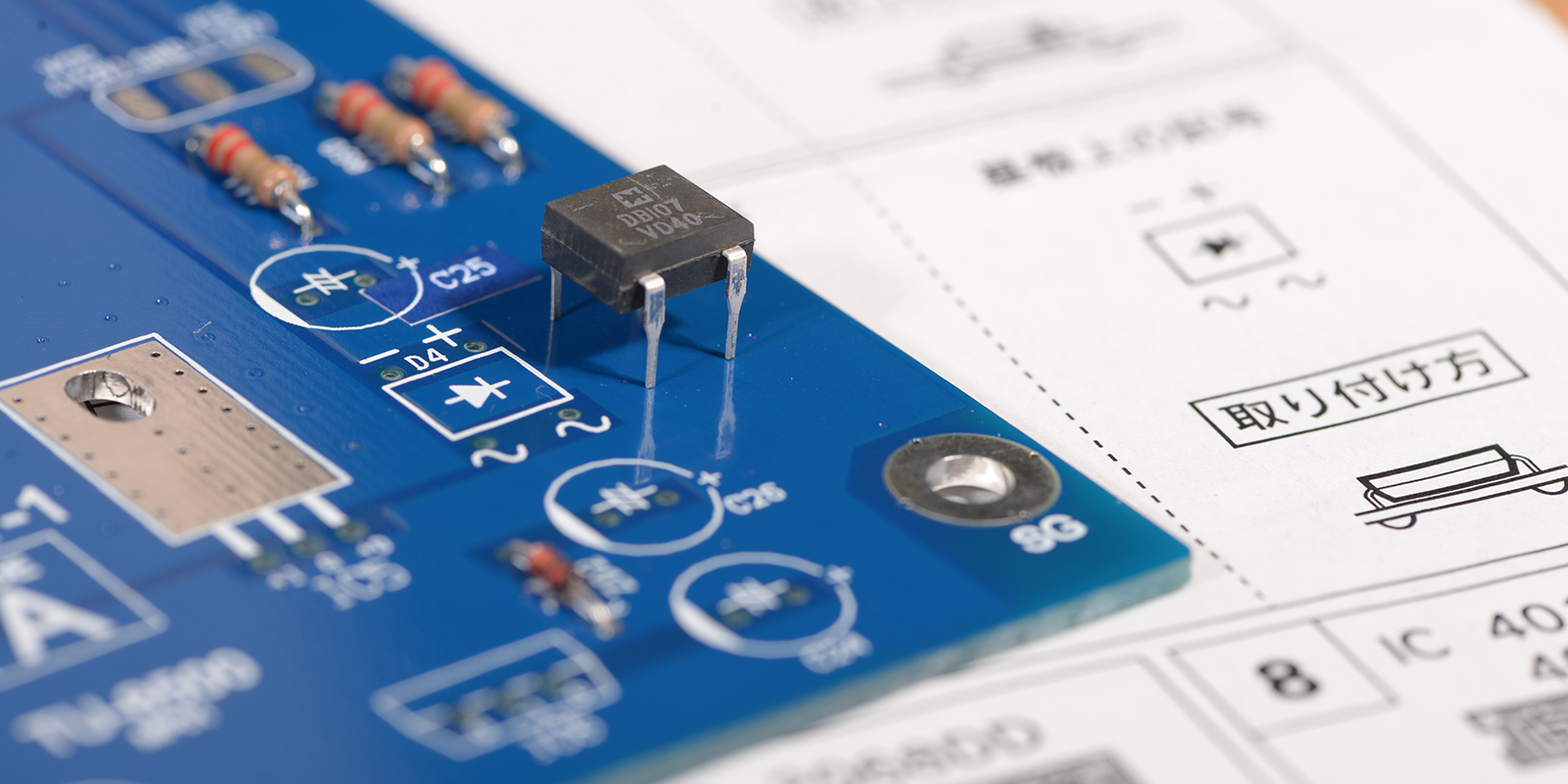

  3. 由於部分電子零件有分極性,錯誤的焊接方向可能會導致無法正常工作,甚至會損傷到其他零件,所以製作時請務必了解標示圖型各別含意,且確認每個步驟中的標示。

開始吧! UNIT-1

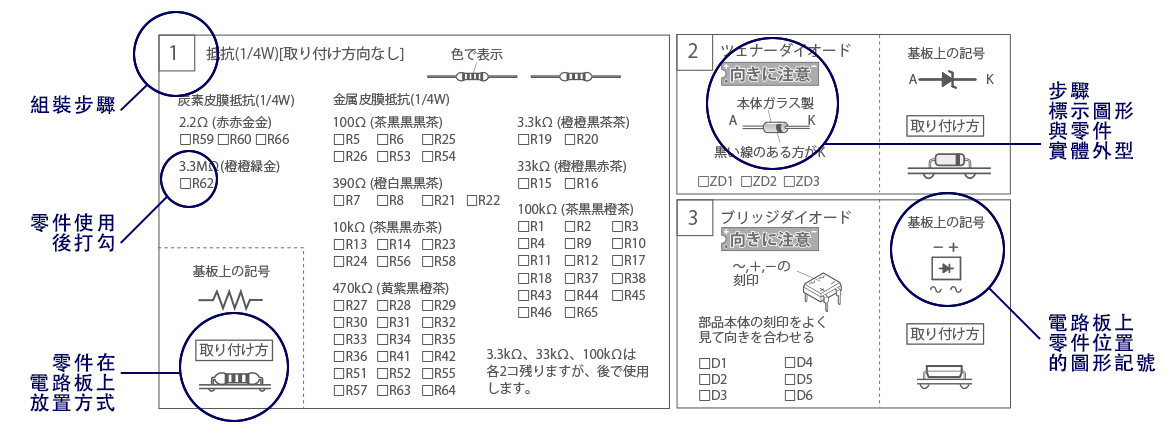

利用下圖的說明,我們可以清楚了解,說明書的使用方式, ELEKIT 說明書非常詳細且貼心,加上大部分都是漢字,其實只要擁有基本的焊接能力,就算不熟悉電路架構與電子學原理,都能輕鬆親手打造出這台超讚的唱放前級。

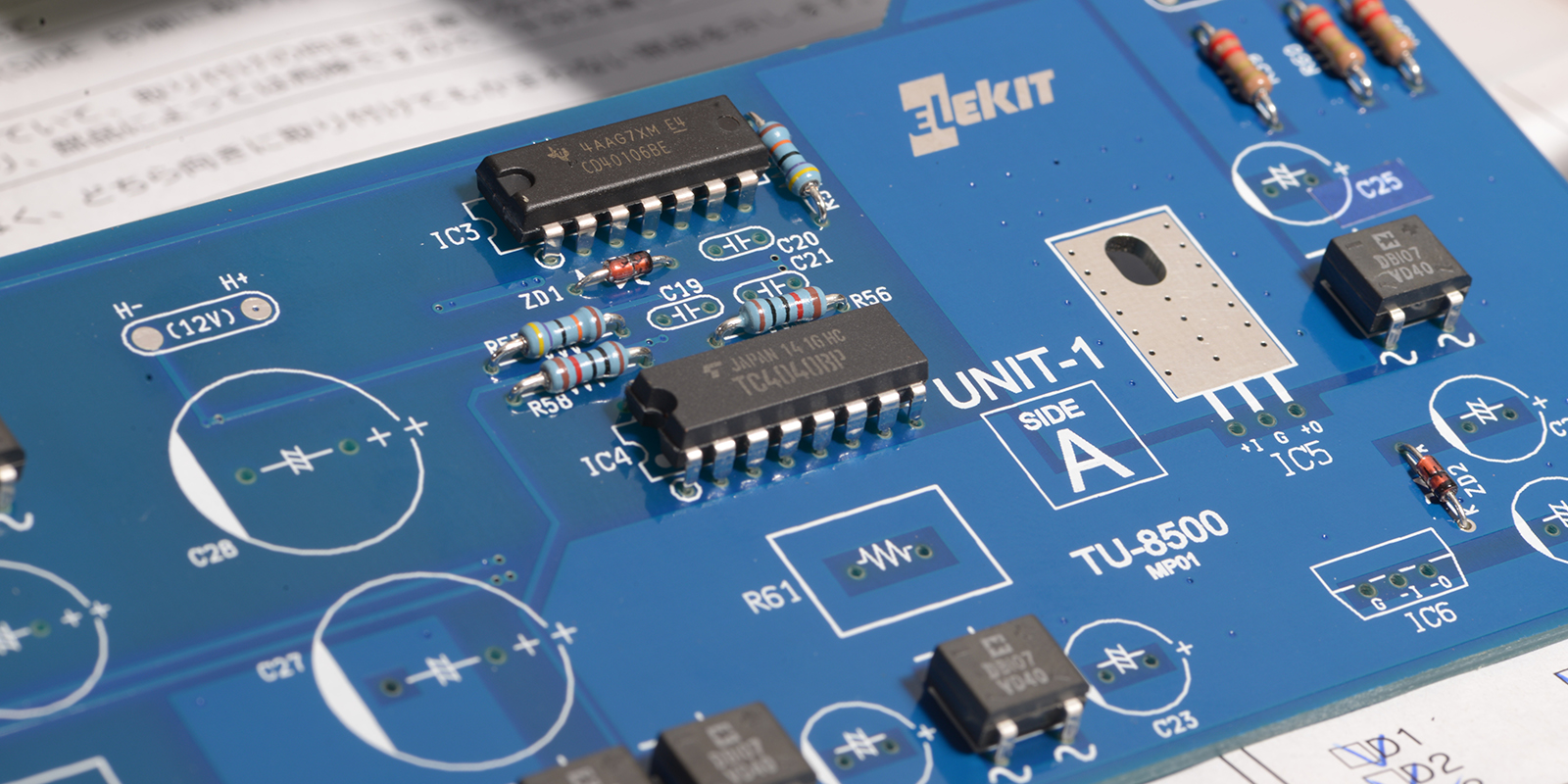

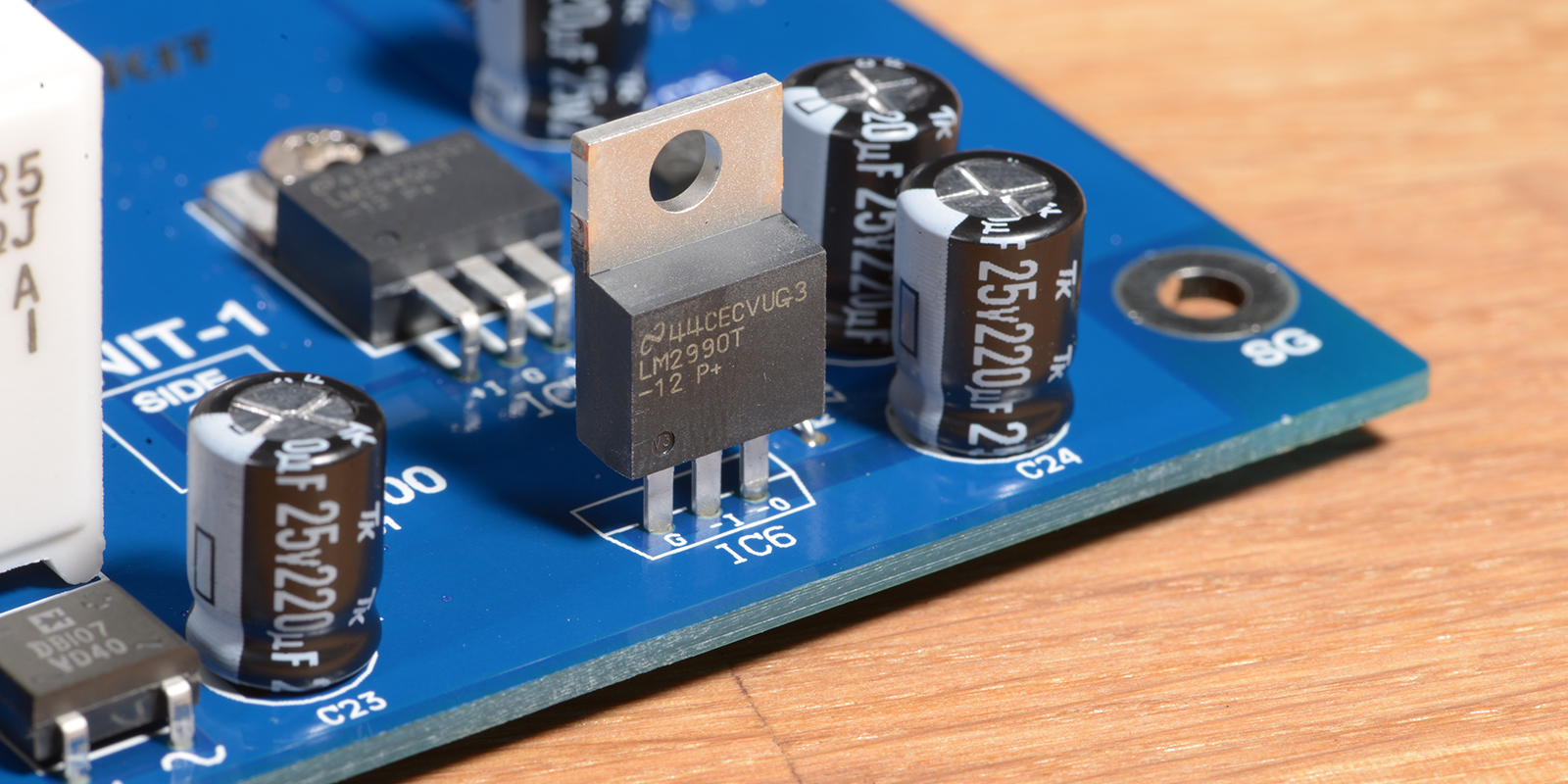

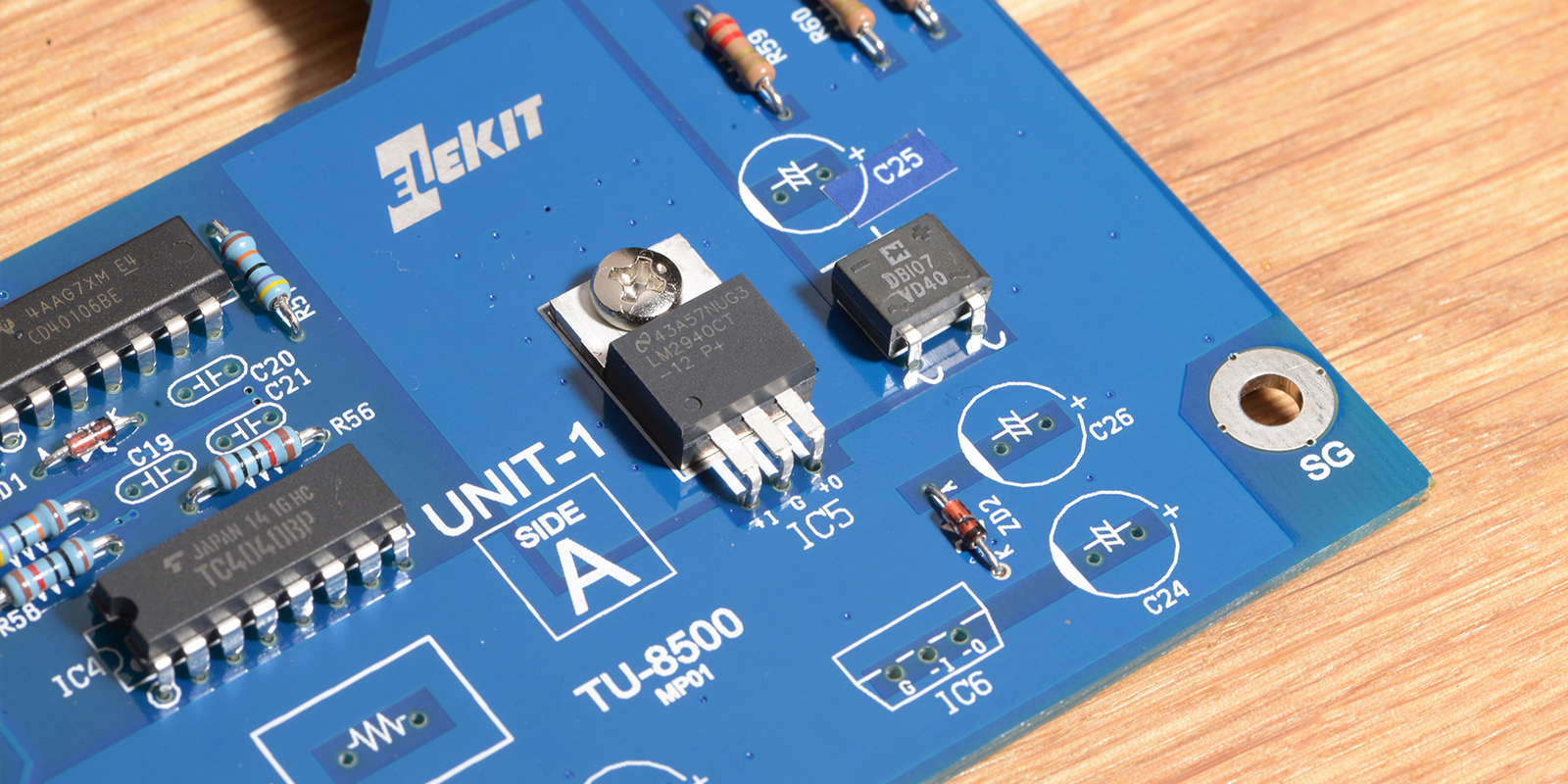

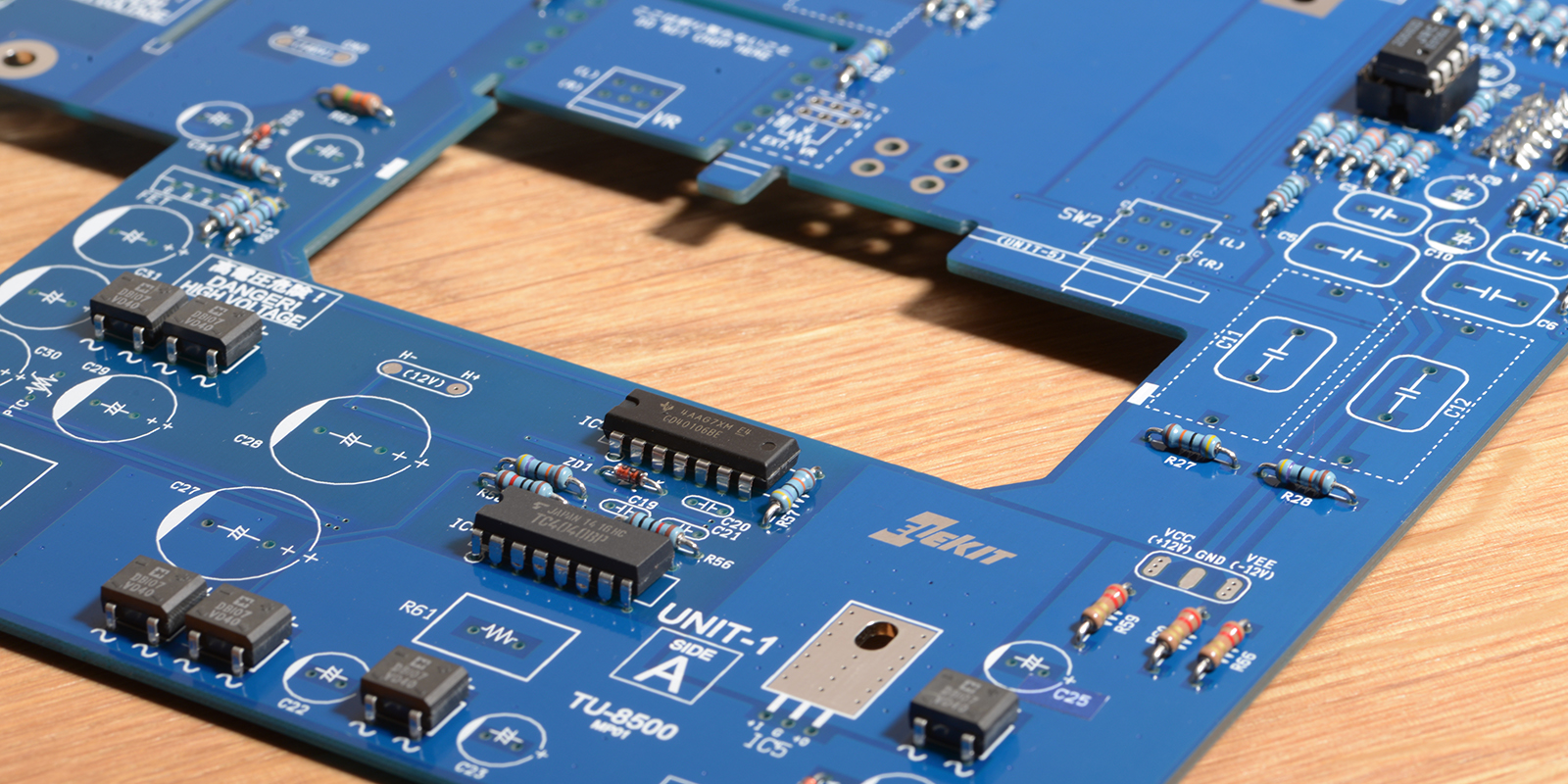

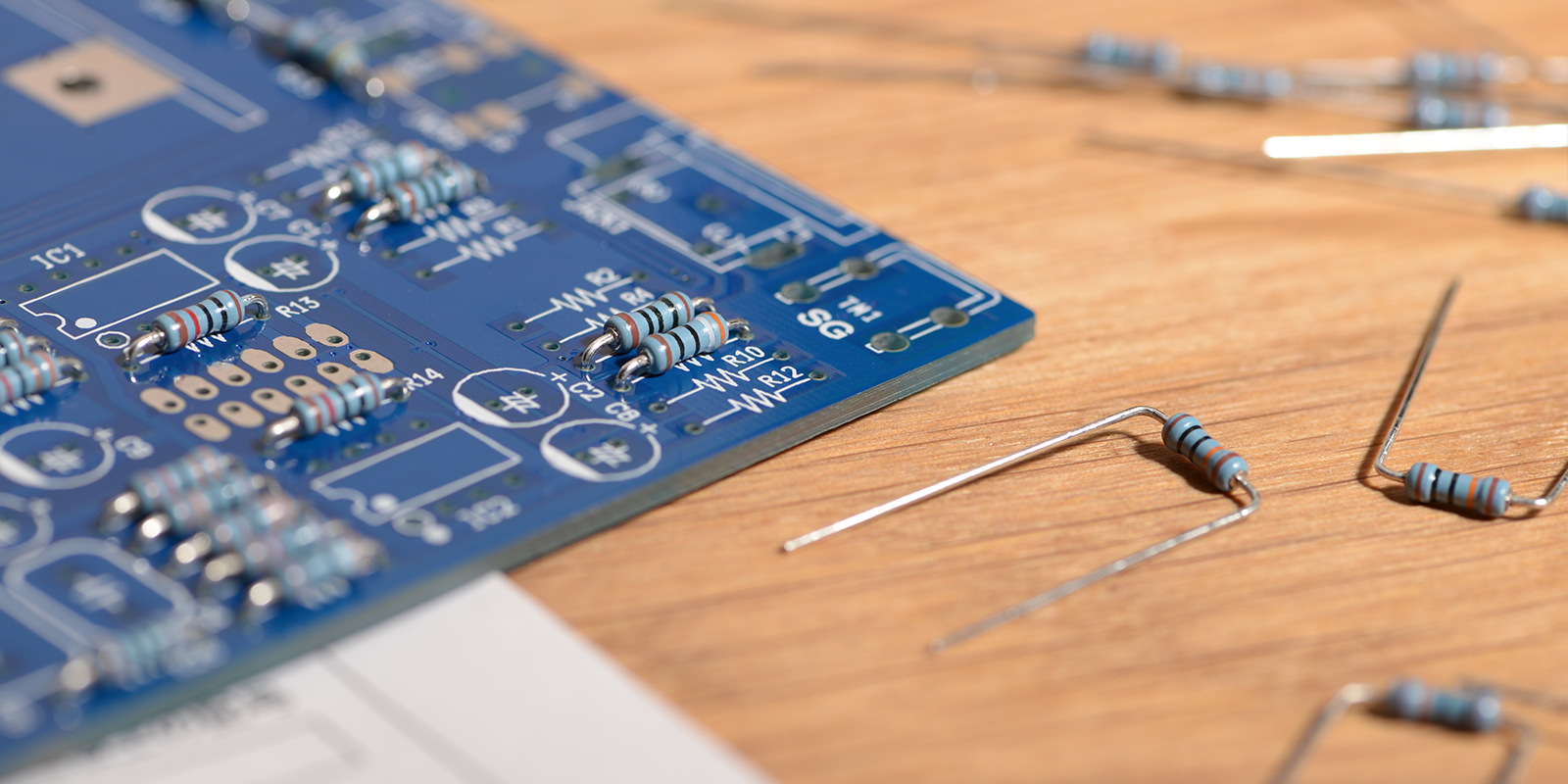

讓我們先從UNIT-1開始吧! UNIT-1 算是 TU-8500 最主要電路板,需要焊接大部分的零件,以後改機升級也是要從這塊電路板先動手,請試著利用說明書開始組裝,我們這裡會列出比較容易出錯的部份,可以一起互相搭配使用,體驗DIY的樂趣。假設製作上出現問題,或是日文說明書上有任何不懂部分,亦可以利用唐竹音響 LINE 的 THLAUDIO 客服諮詢服務、電話、E-mail 來做諮詢,幫助您無痛完成製作,並且無需負擔任何額外費用唷!

UNIT-2 & UNIT-4

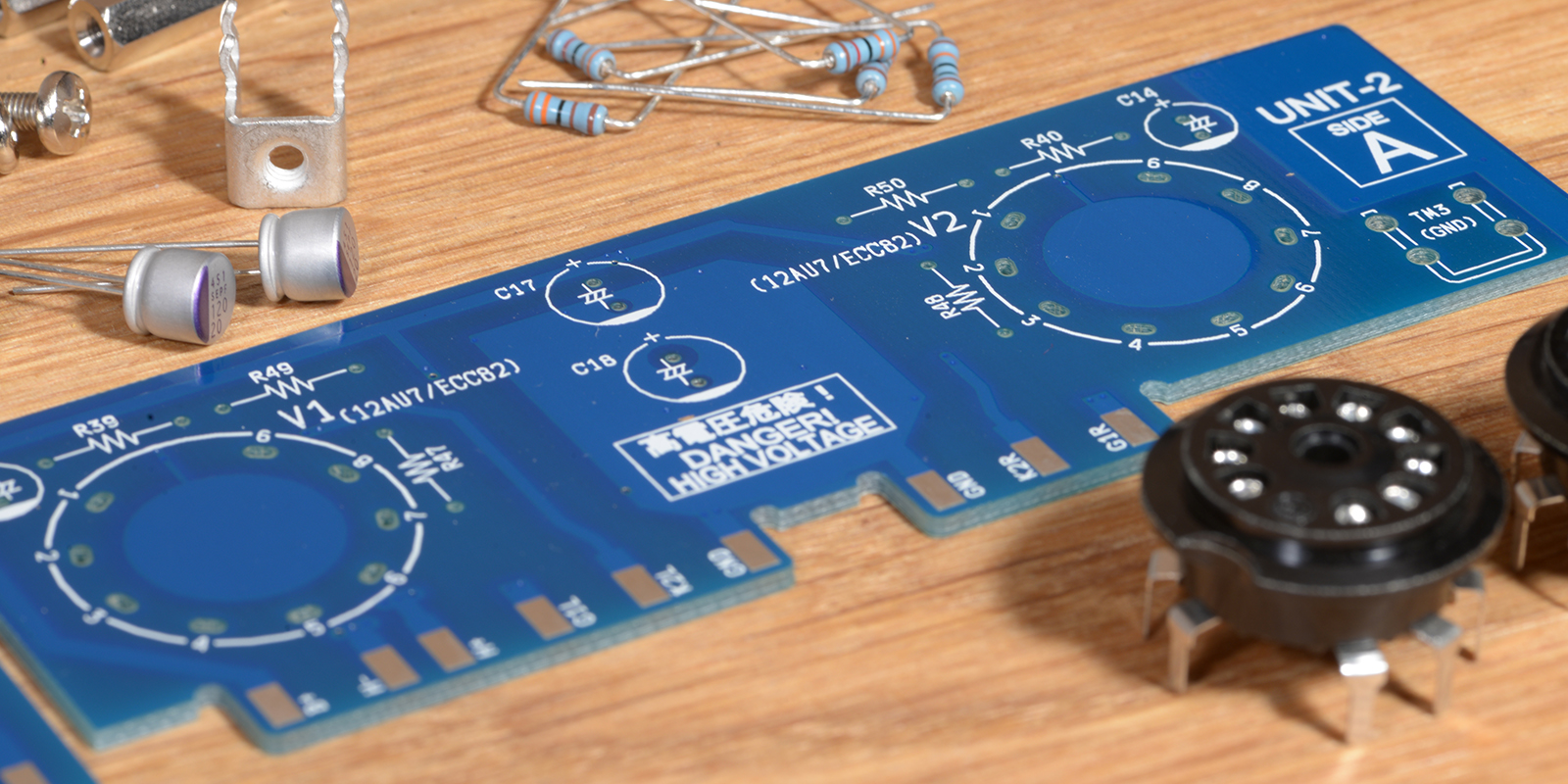

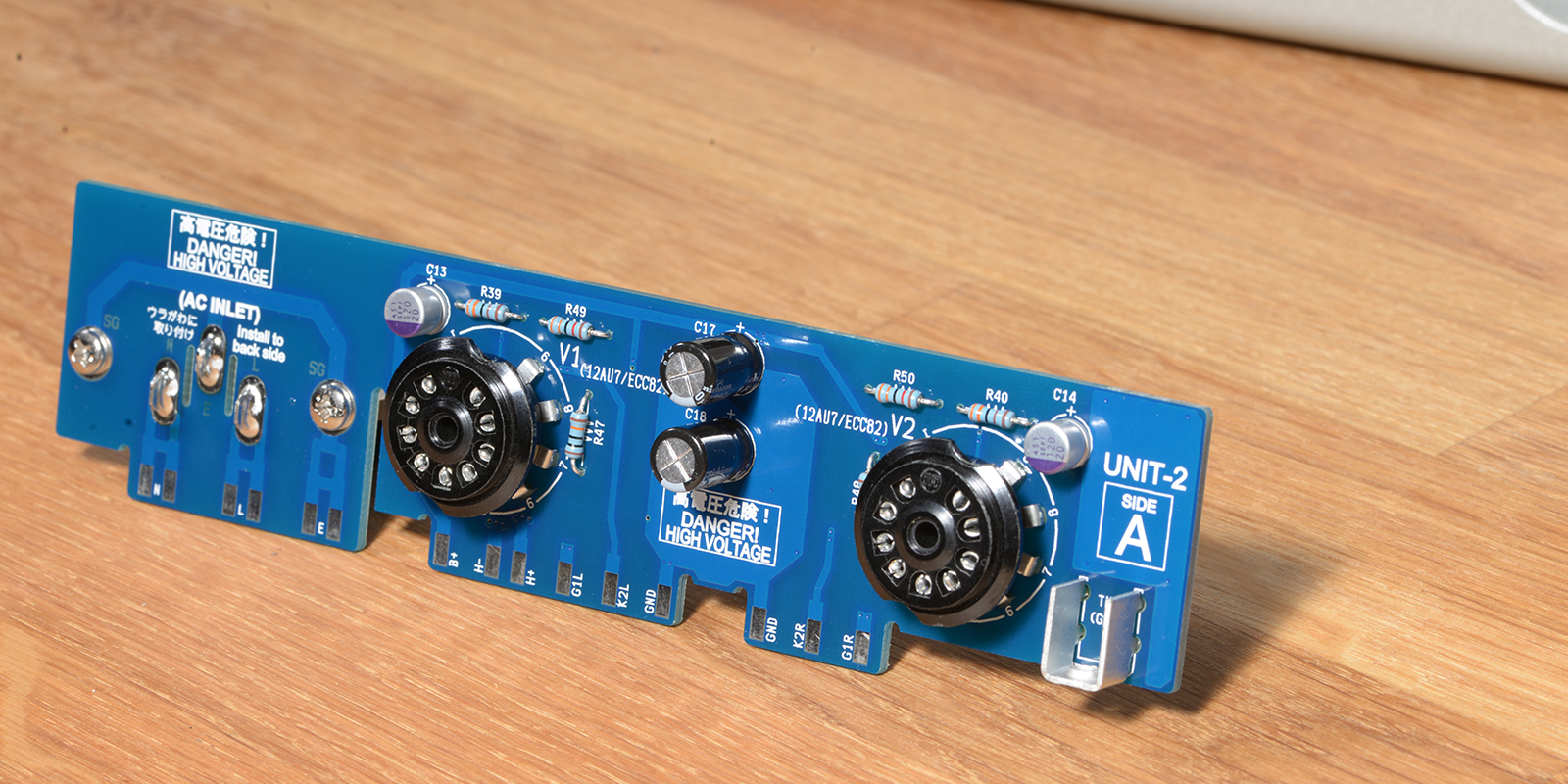

UNIT-2 零件數量上相對簡單許多,完成 UNIT-1 後,相信這塊PCB對您來說是毫無難度,同樣注意電阻色碼及電容極性後焊接,比較特別的是步驟 5. AC座焊接完成後,要先把 B面螺絲卸下,待組裝機殼時再使用。

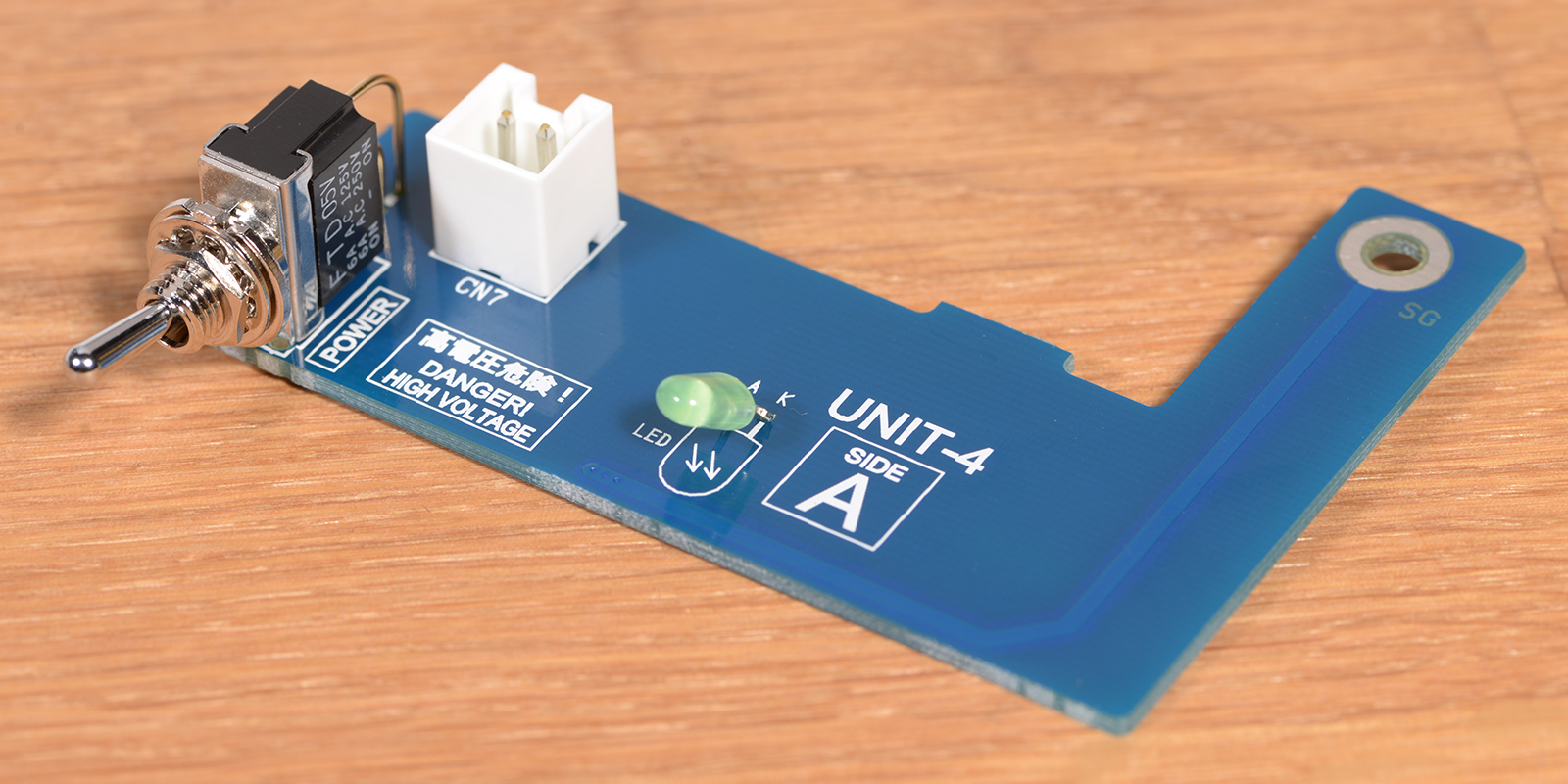

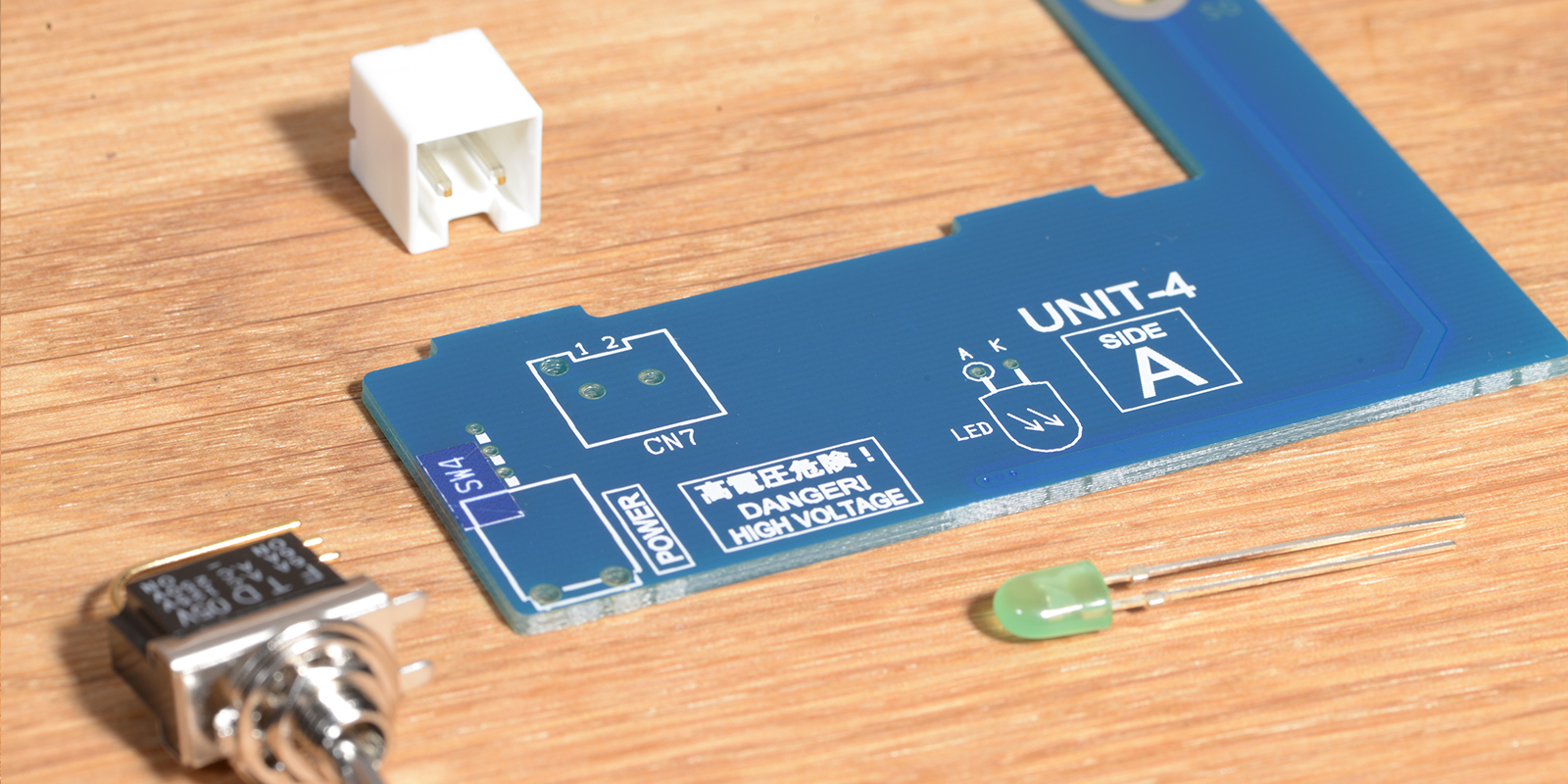

UNIT-3 更簡單,注意LED腳位即可,到目前為止焊接部份已經完成近95%的製作手續,剩下只要把電路板組裝起來焊接,就不再需要使用到烙鐵,到目前為止是否還順利呢?從 0 到 1 一步一步建構堆疊,DIY真是十分有趣。

組裝

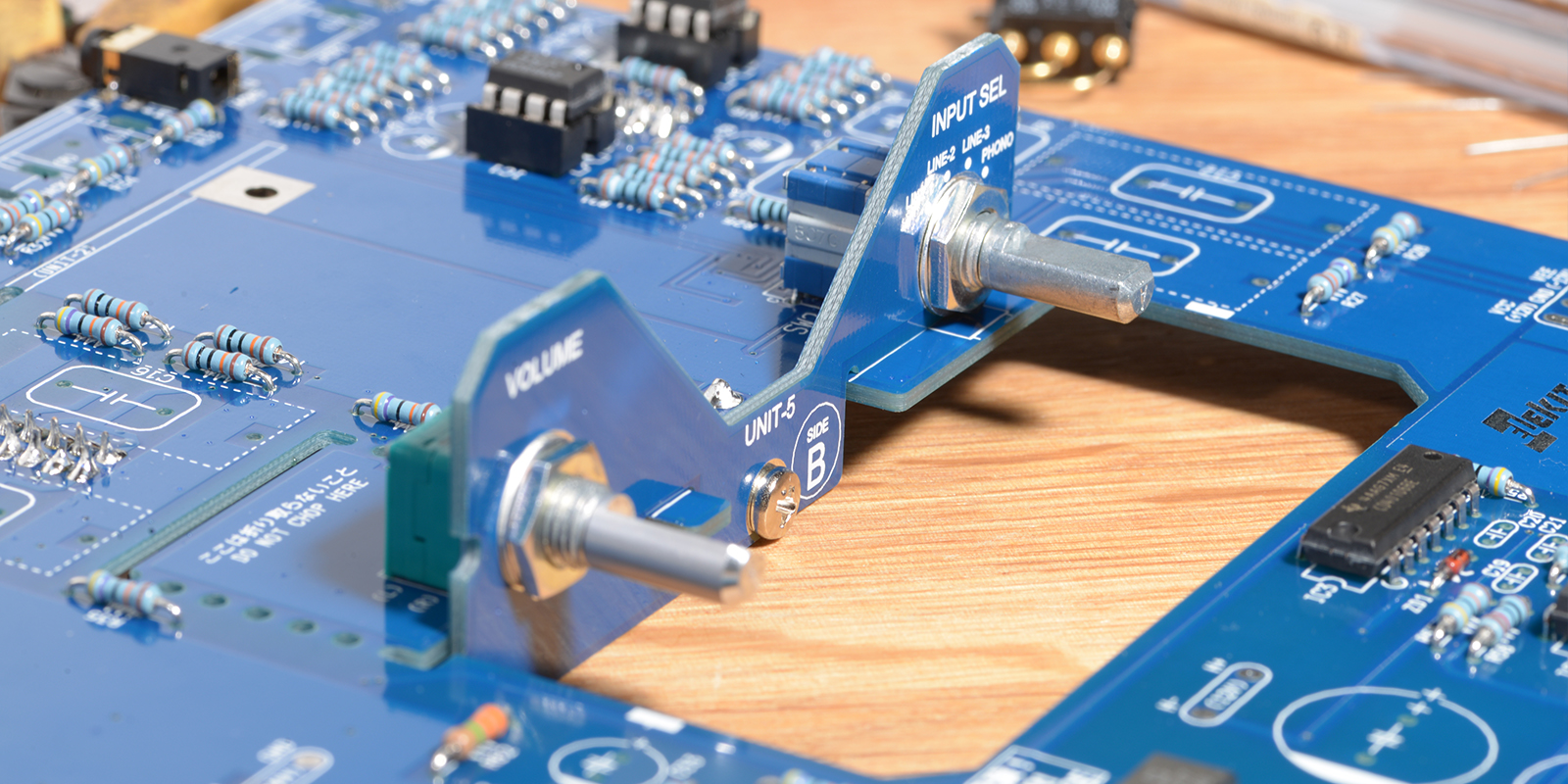

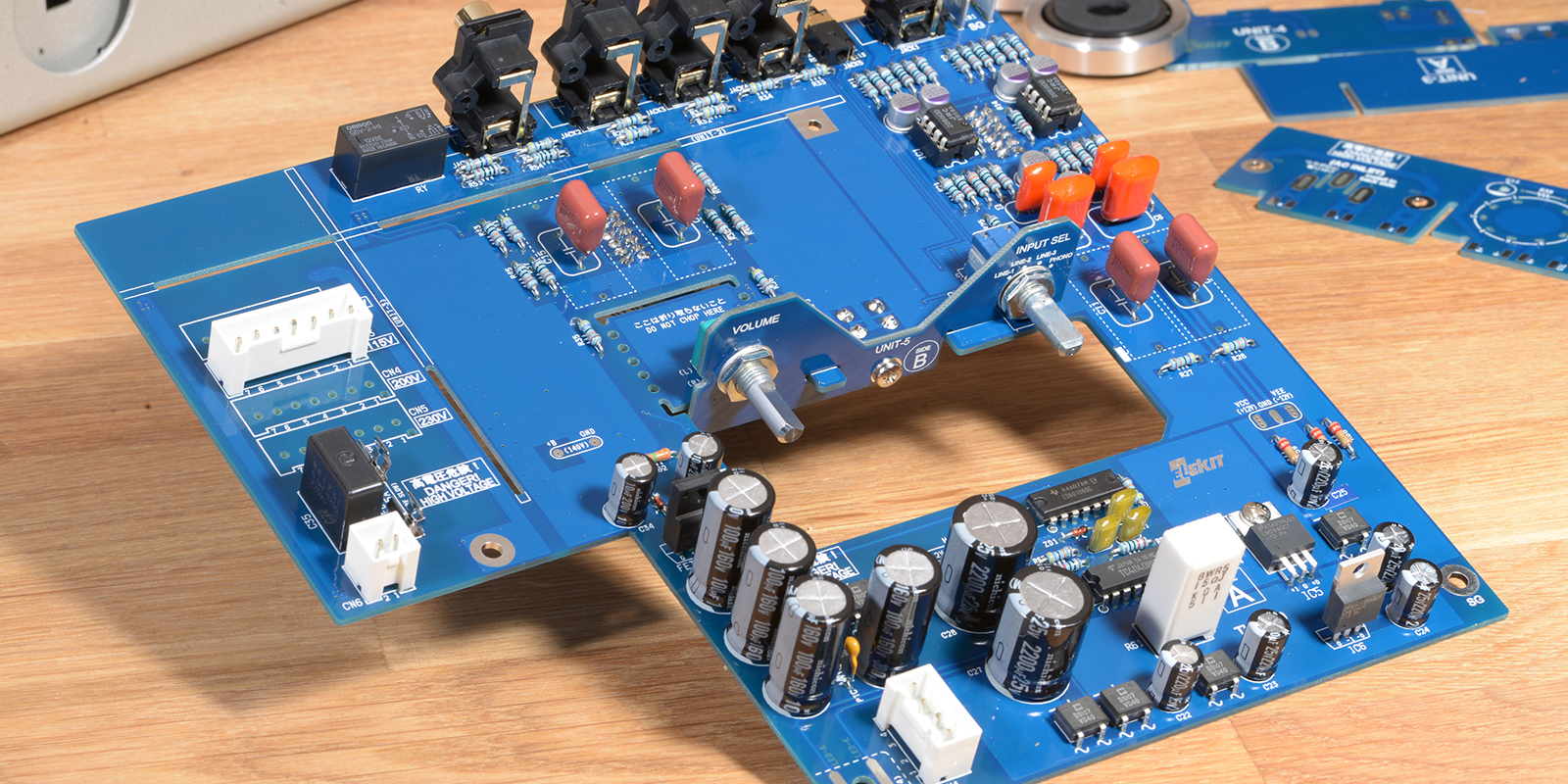

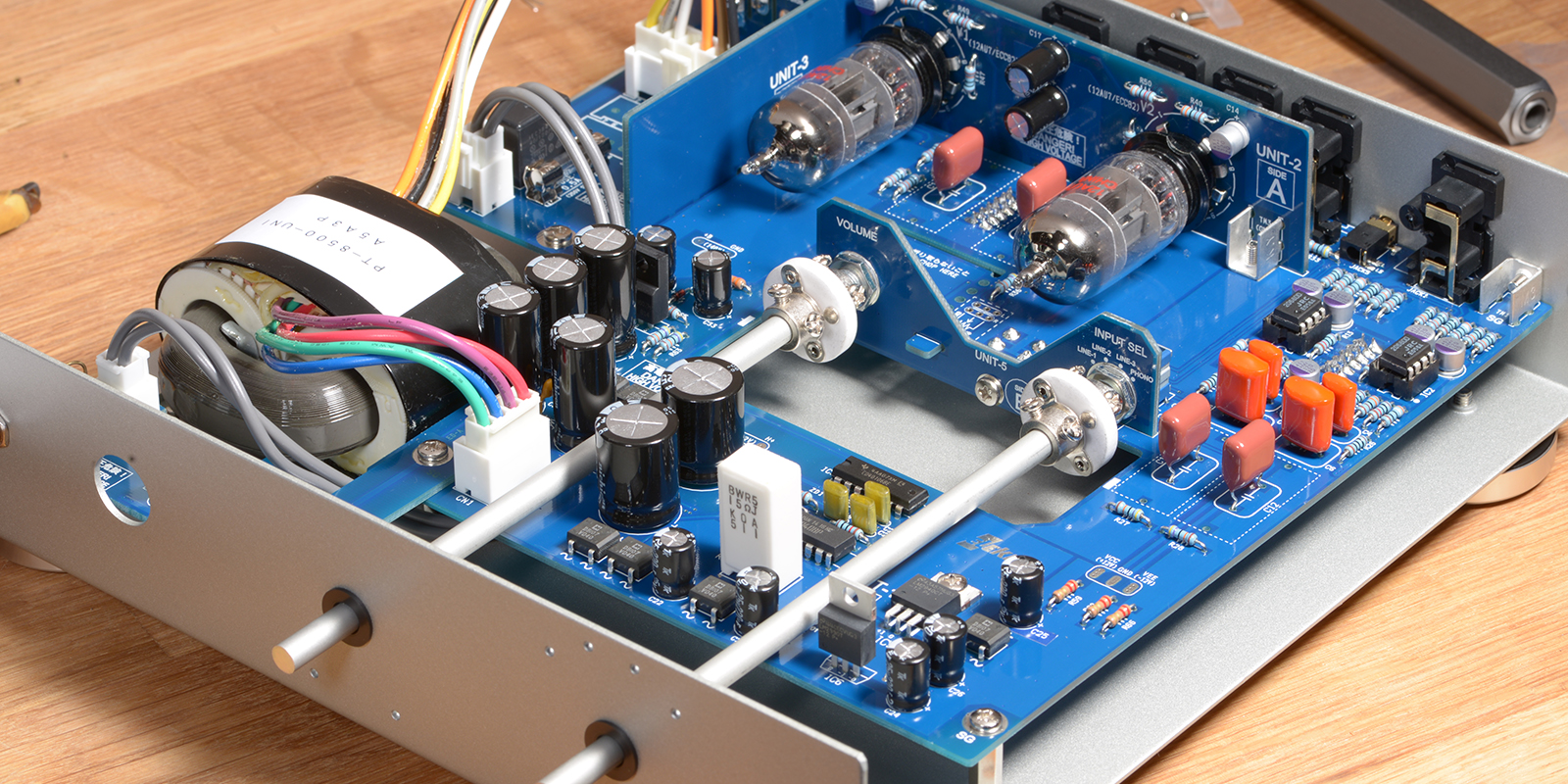

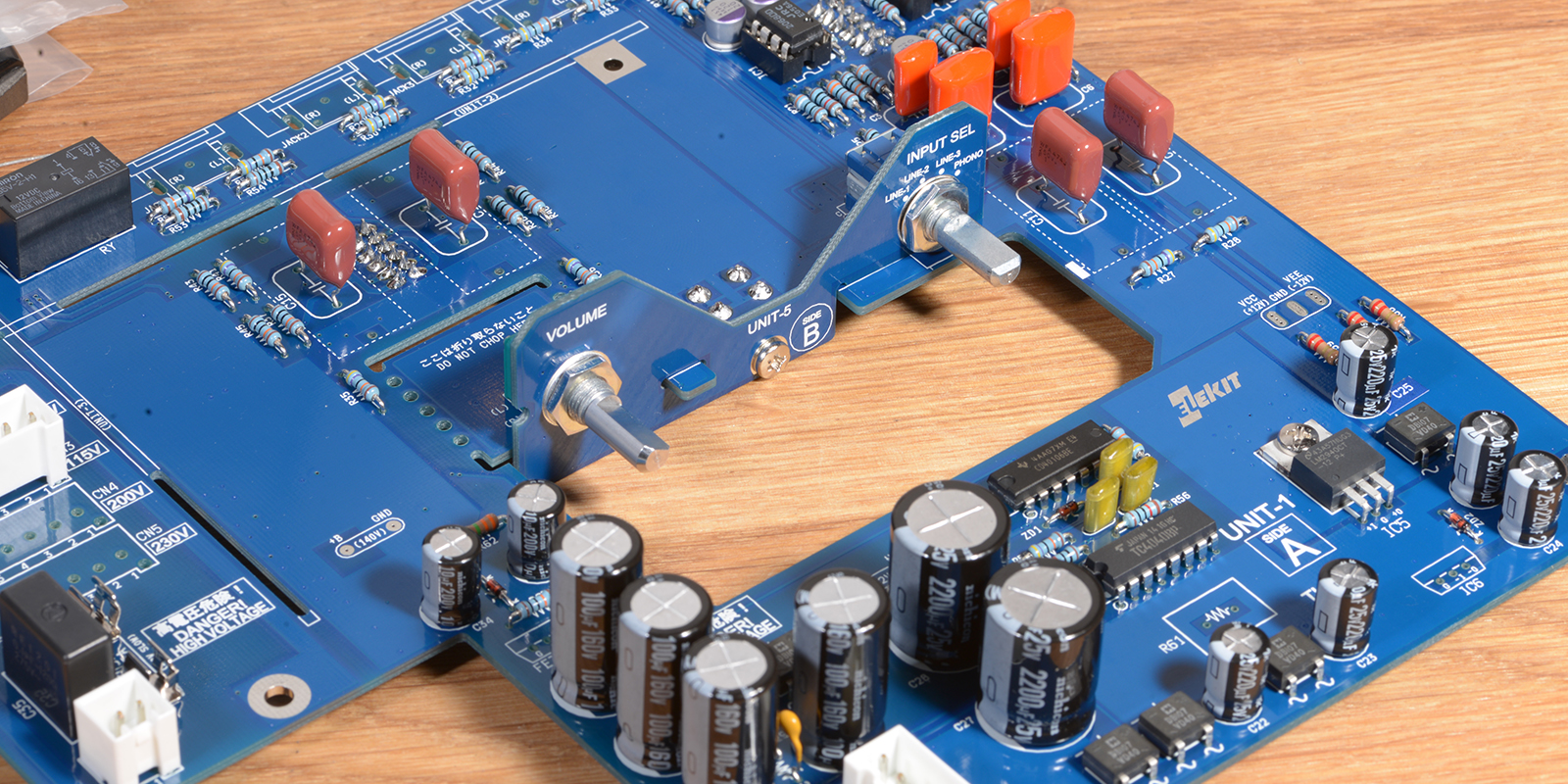

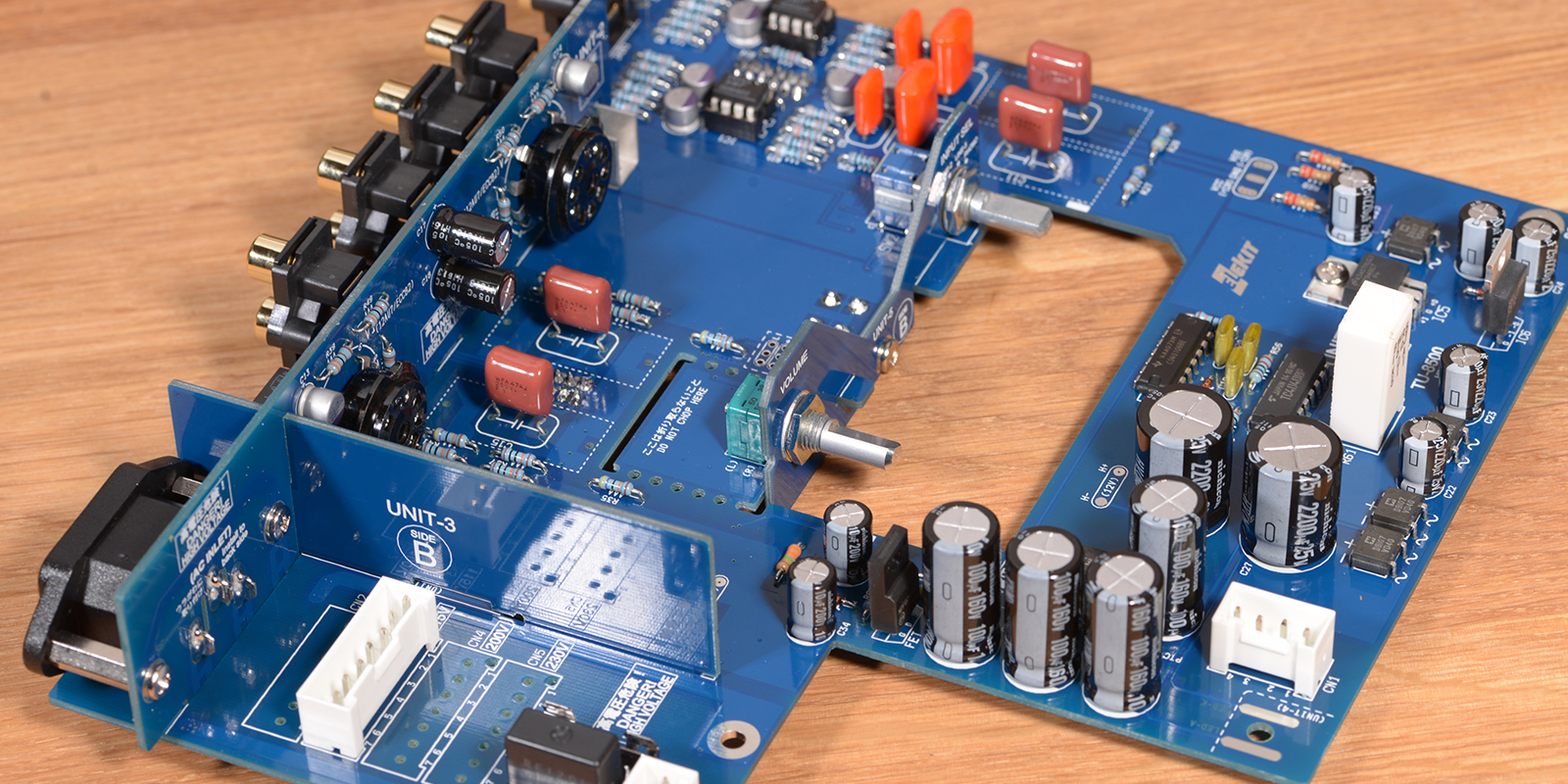

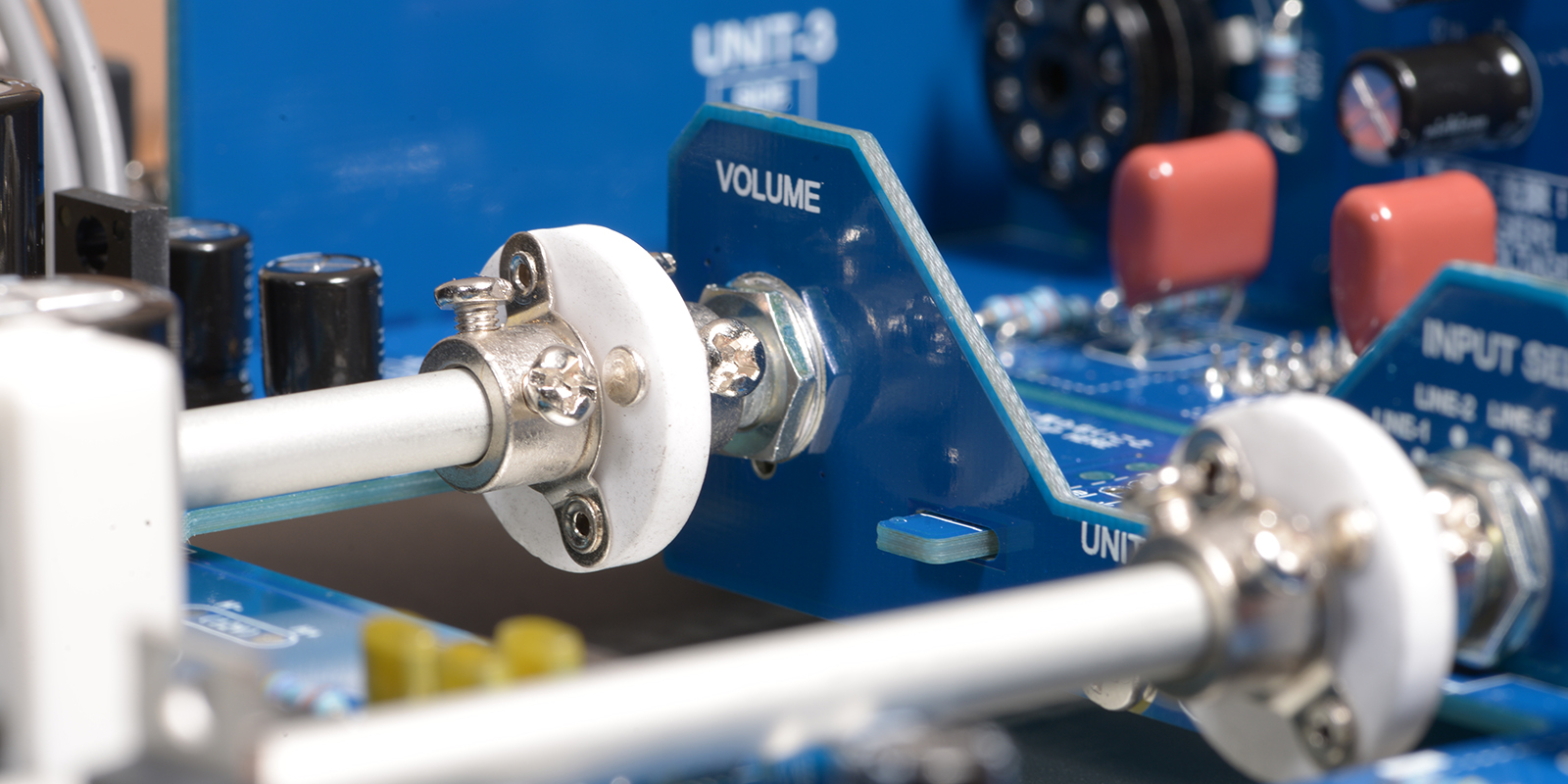

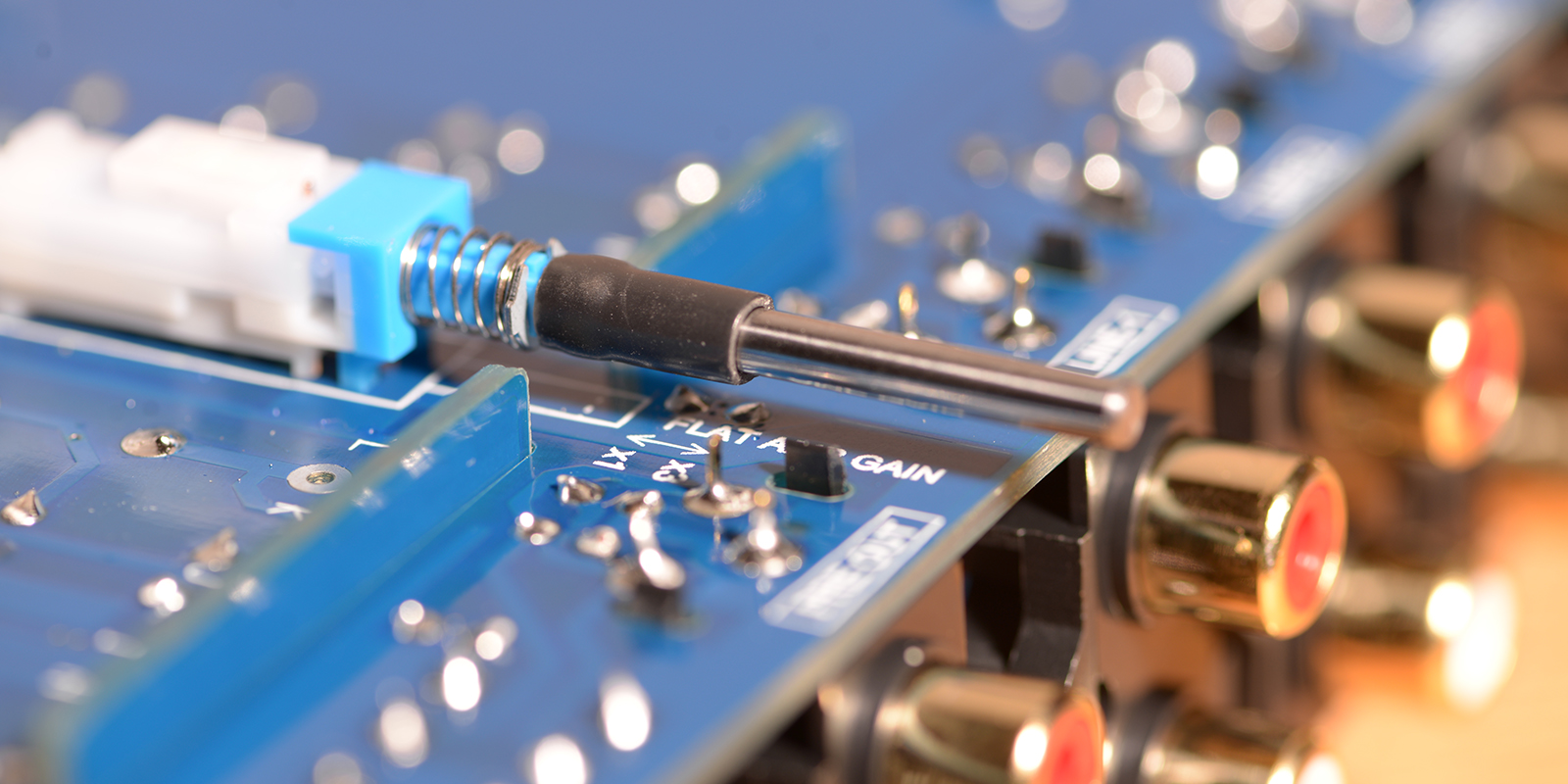

接著 Page 7. 我們照著說明書將 3 塊 PCB 組合起來,背面PCB交叉處,有19個需要焊接的接點,此處焊接點要利用烙鐵同時加熱兩塊PCB再上錫,完成電路板的製作後,接下來就是要進行組裝的動作嘍!

測試

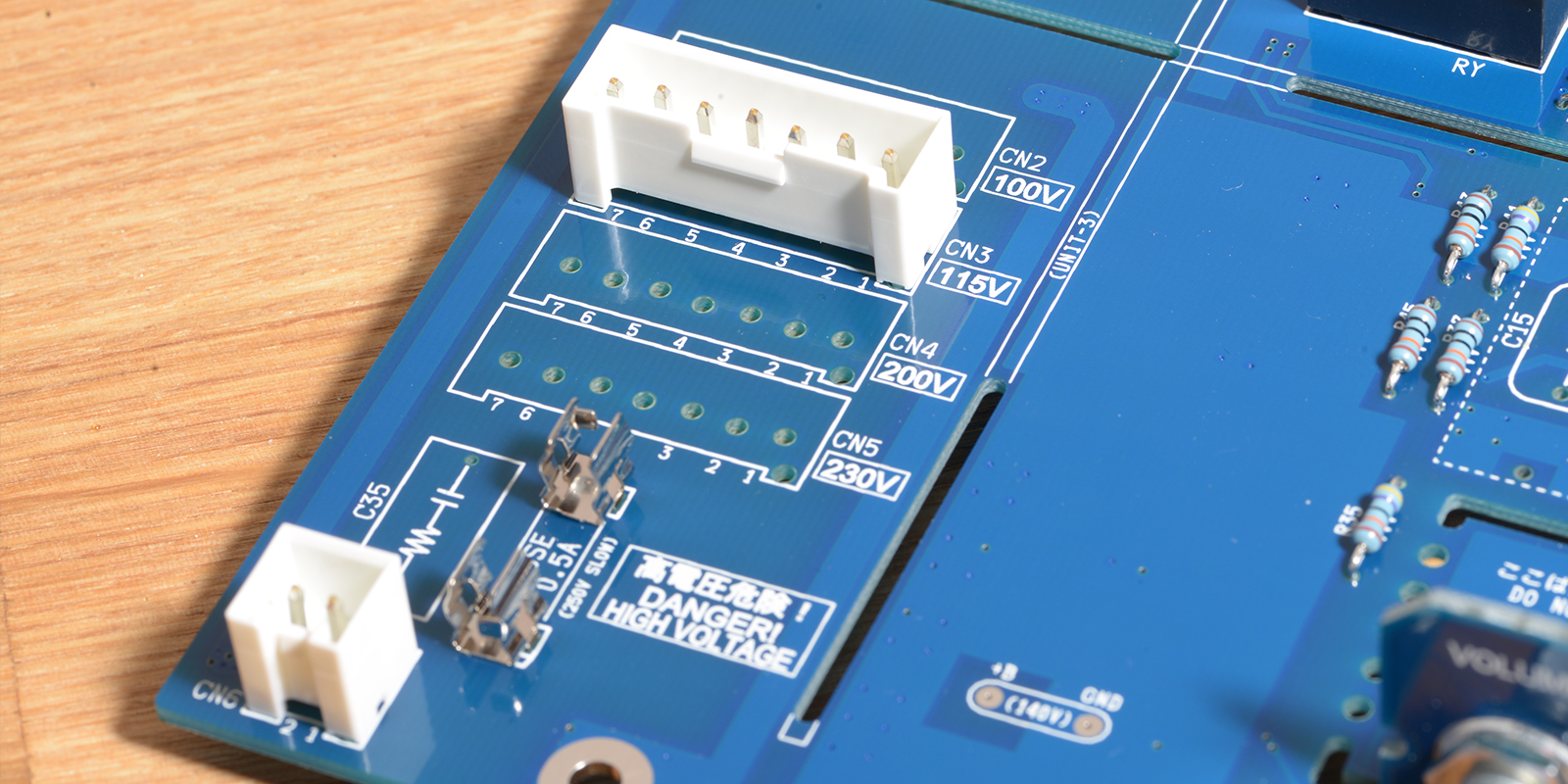

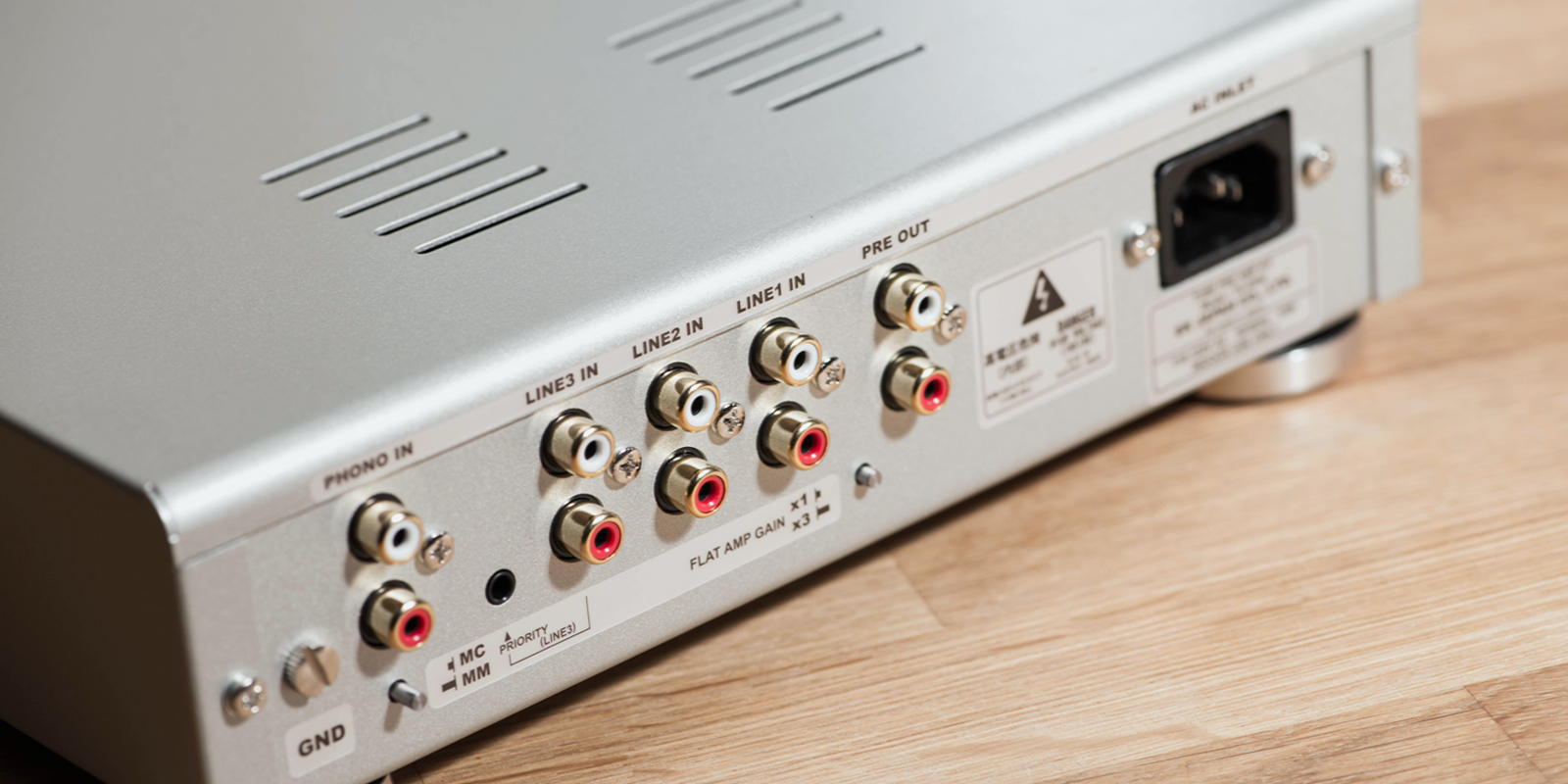

呼~進行到這裡其實我們已經算是完成TU-8500的製作了唷,先別急著蓋上機殼和貼紙,首先確認我們是使用位置CN3 120V的插槽,接上電源線打開電源,電源燈大約會閃爍 20秒或 32次,接著聽到 "Click" 聲後,完成開機的動作。 請將前級輸出端(PRE OUT)接到家中的後級或綜合擴大機,利用前方面板的選擇切換旋鈕,測試真空管前級和唱頭放大功能是否正常,並按壓前級增益及MC/MM切換開關,來做最後的測試.如果一切功能正常那麼 恭喜您,從無到有我們靠雙手打造出一台唱放前級唷,是不是覺得自己有點厲害呢。

但如果發生不能開機或功能異常的情形也請不要灰心,讓我們先進行簡易的檢查吧..

  1. 利用我們在每一個步驟中,安裝每個零件後打勾的說明書,確認每個零件是否已經安裝,之前瑣碎的步驟如今,卻能大大減少我們除錯的時間。
  2. 確認每個零件安裝後,接著確認有極性的零件,方向是否正確,大多數錯誤都是搞錯極性的方向,好好的檢查一遍也許就能找到問題唷。
  3. 如果還是檢查不出問題,很有可能是零件損傷,必須使用電錶搭配說明書 Page. 15 頁的電路圖來除錯,不過每個零件都可單獨購買替換所以不用擔心。
  4. 除錯過程如有任何疑問,亦可用唐竹 LINE 的 THLAUDIO 客服諮詢服務,在LINE右下方的 其他 ➔ 加入好友 ➔ ID搜尋 ➔ 輸入 thlaudiodesign ➔ 加入即可,唐竹為您提供最安心的服務。

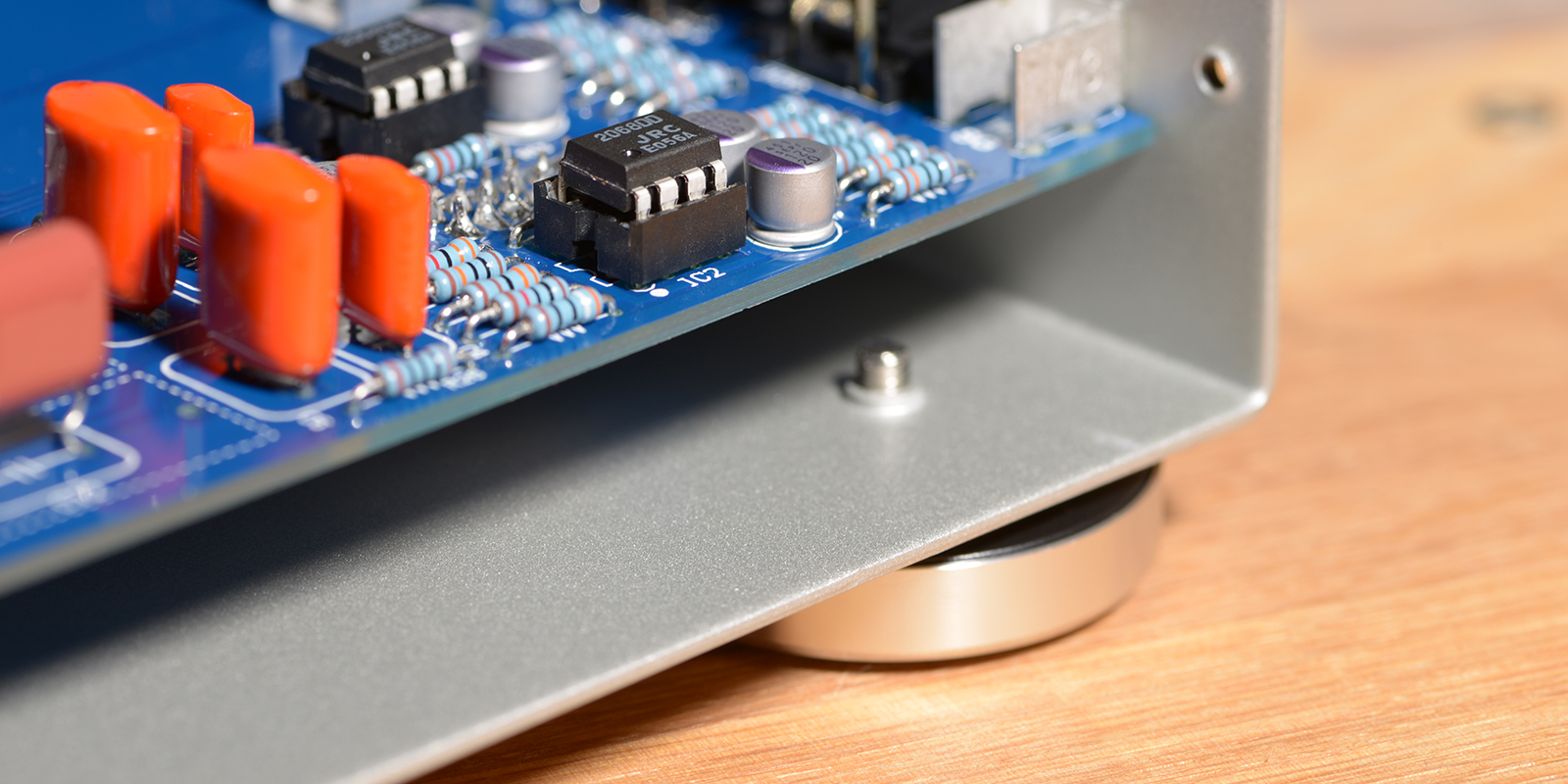

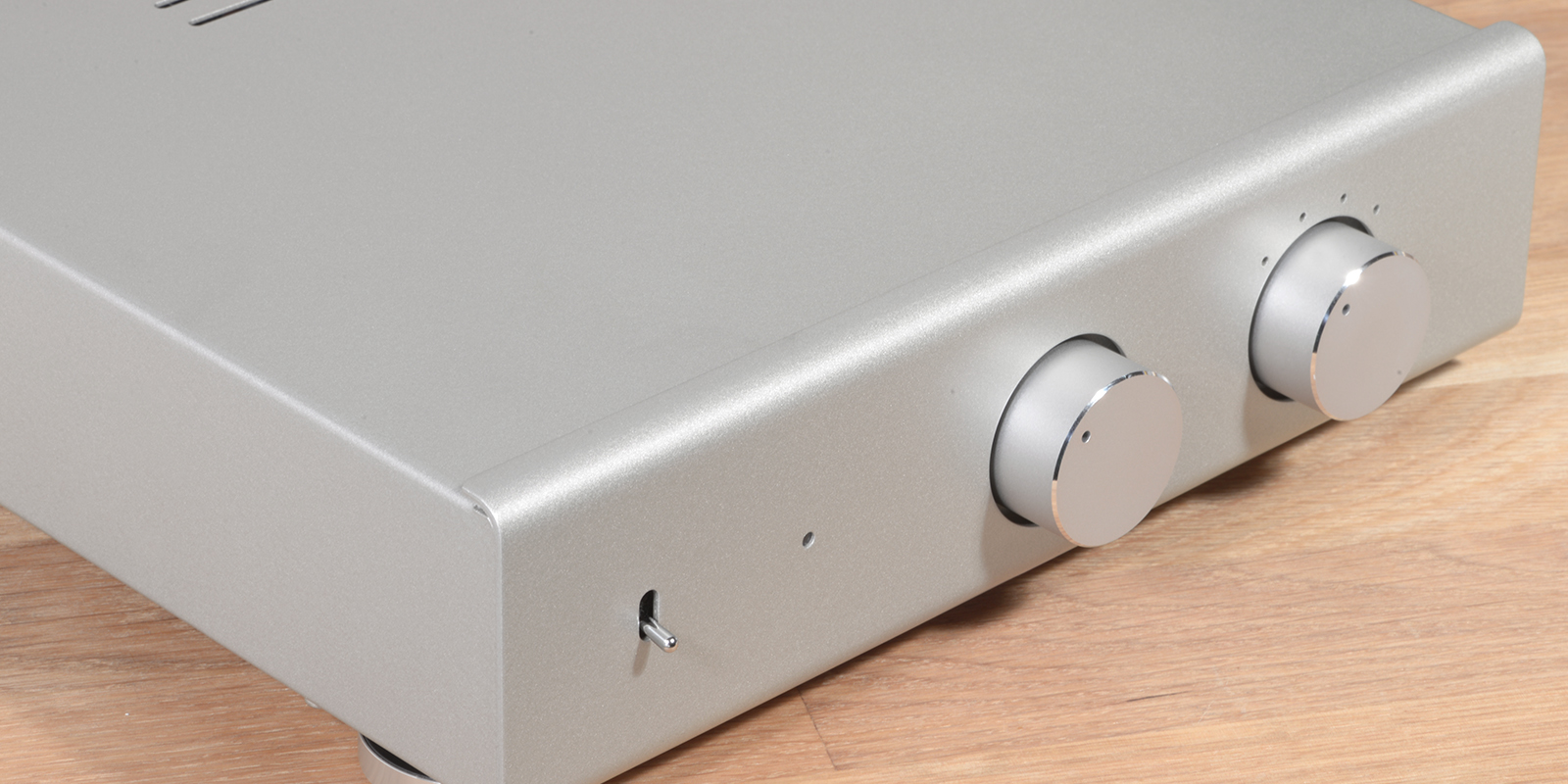

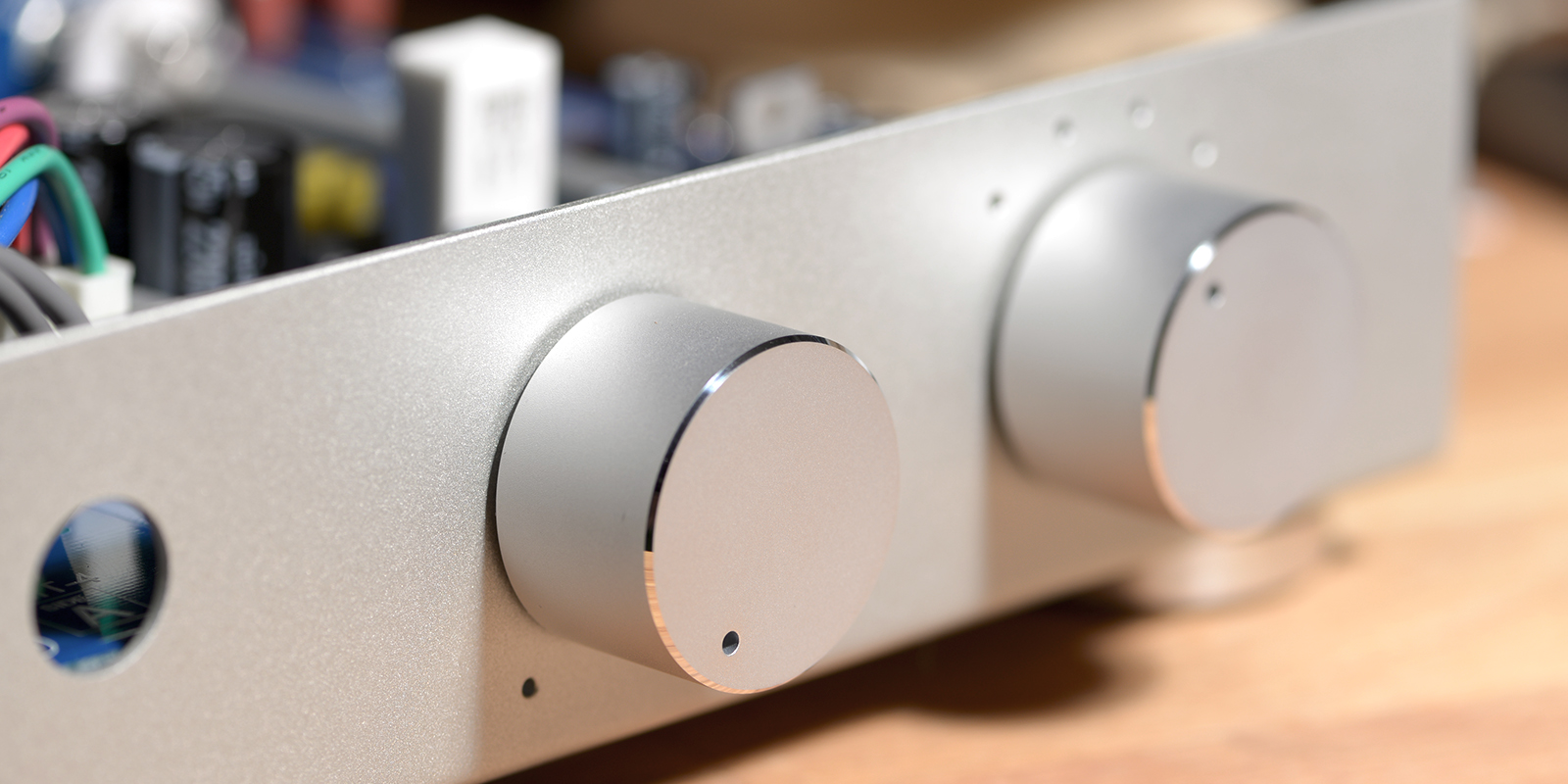

確認功能全部正常後,我們就可以開始組裝上蓋及面板,接著貼上背面貼紙,TU-8500 完成!!

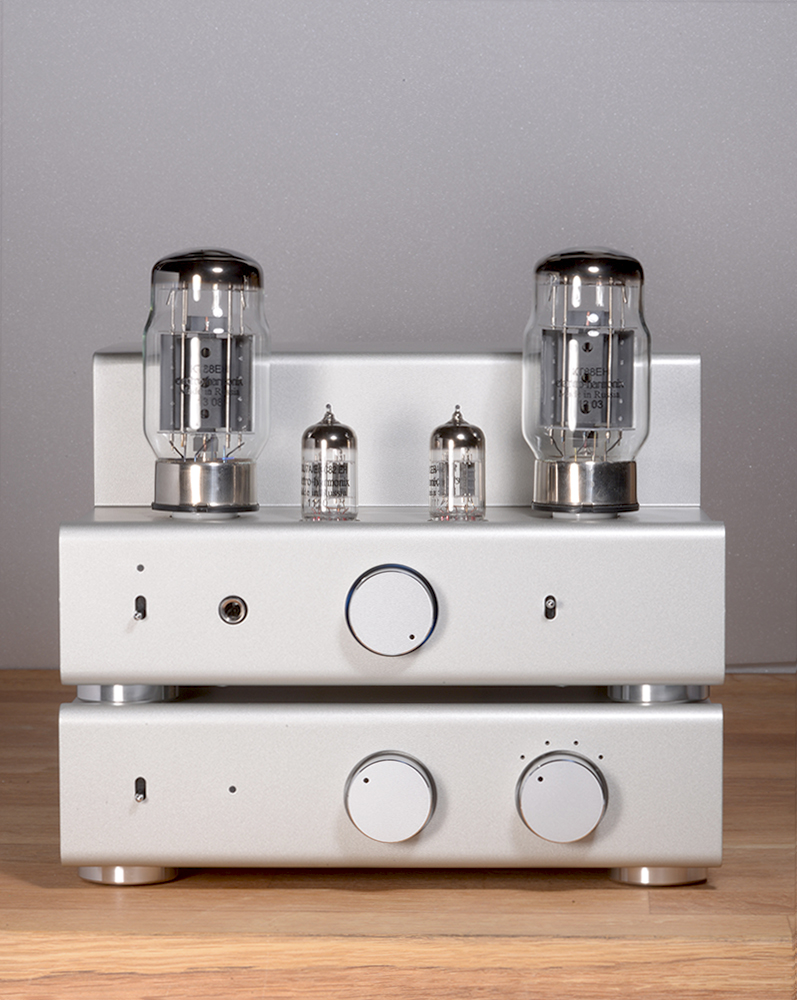

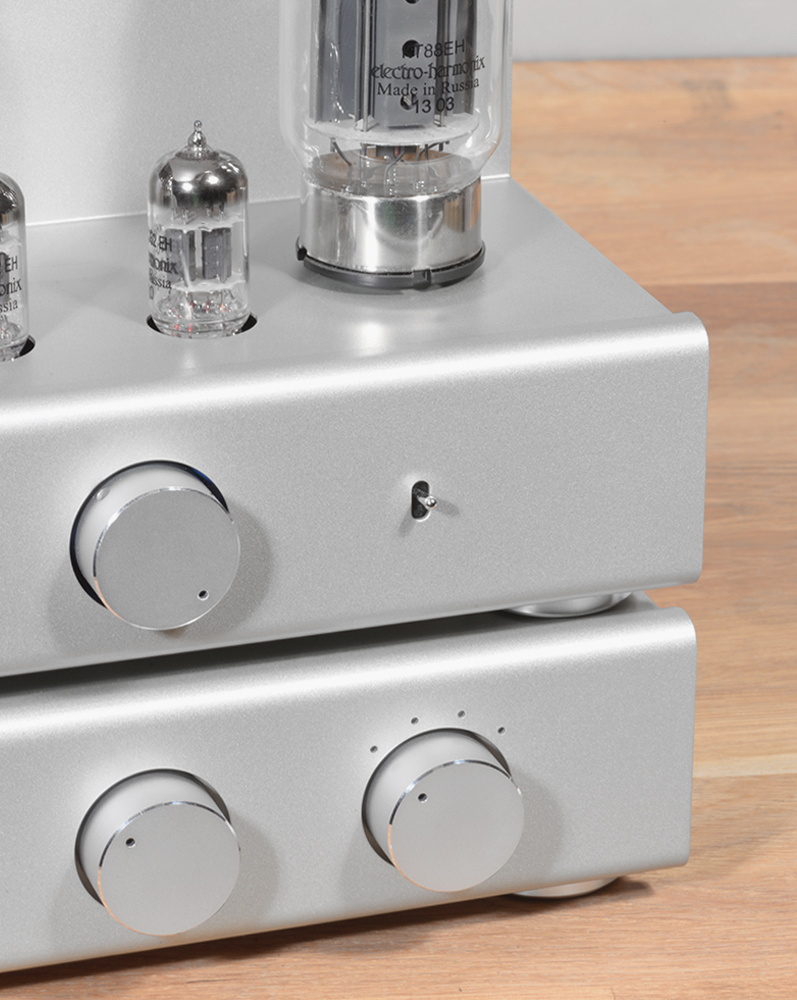

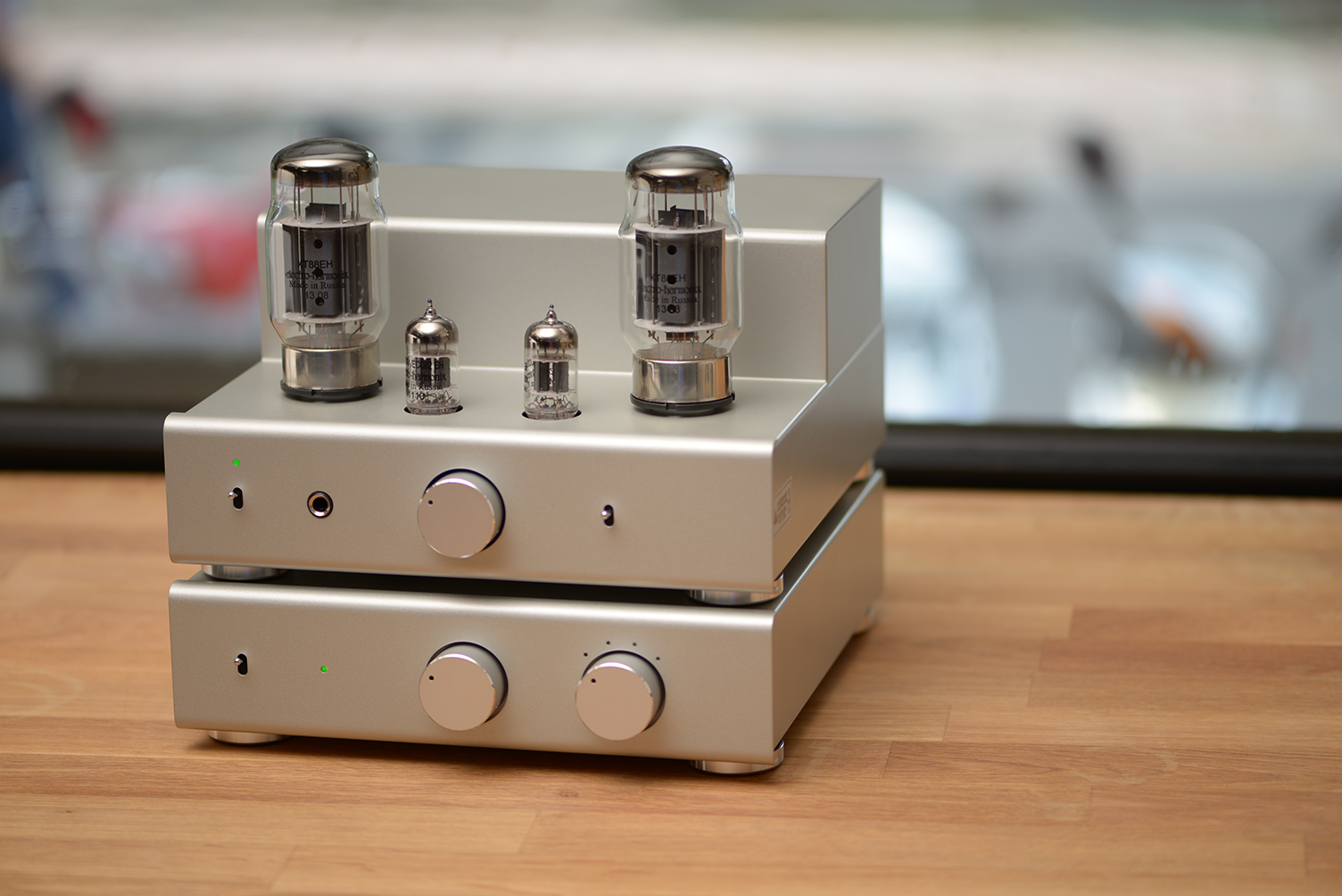

配上 ELEKIT 另一個真空管綜合擴大機套件 TU-8200,同樣極簡俐落的設計外型,真是天生一對 Perfect Match。

YA! 完成

TU-8500 的前身為 TU-875,剛推出就受到許多DIY玩家推崇與喜愛,經過八年沈澱 ELEKIT 備受推崇的設計師-藤田先生,採納所有玩家們希望能修改的功能和規格,全新設計出這台充滿淺力的 TU-8500,搭配同樣極簡外型的 TU-8200,不論比例還是聲音質感氛圍都表現的恰到好處。

一台真空管綜合擴大機加上一台能選擇3組訊源1組唱放的真空管前級,幾乎就能滿足家中音響訊源的所有需求,唱頭放大這部份的設計也毫不馬虎,測試時配上 Orrofon SPU-A 這顆輸出電頻只有 0.2 mV 的 MC唱頭,竟能推出該有的動態及細節,且完全無底噪哼聲,證明電路設計放大倍率有其厲害之處,讓我們對這台 TU-8500 的唱放表現印象加分不少。

製作上 TU-8500 其實並不困難,只要正確的依照說明書的步驟,即使初學者也能成為一名優秀的 MAKER,測試時主角為 TU-8500 前級內建唱放 & TU-8200 真空管綜擴,我們保留大部分原廠設定,只更換原廠內附的真空管及保險絲來做測試, 德國 electro-harmonix 的 KT88 、12AU7 真空管和 美國 BUSS 陶瓷保險絲、 THLaudio 兩音路書架喇叭 KIT-M,搭配 DIY MOGAMI 信號線與喇叭線,再確認唱盤的接地連結到 TU-8500 後,首先檢查是否有底噪及哼聲,反覆聆聽時確定背景毫無哼聲,耳朵貼在喇叭上一樣也沒有底噪聲,對於喜好黑膠的樂友而言,這是一件讓人安心的事,也讚賞 TU-8500 電路設計規劃能力,先讓機器熱機半小時等等再來好好試聽。

接著我們測試了POP、爵士、古典樂幾種不同類型的音樂,我想讓我們印象最深刻是《自然中性開闊的音色》以及對於 SPU-A 這種輸出電頻只有 0.2 mV 的 MC 唱頭,播唱時卻完全沒有感到力不從心或聲嘶力竭,翻開規格說明書放大倍率 MM 37db / MC 63db ,著實讓人驚艷如此價位的唱放能有這樣的表現,嗯!ELEKIT 的研發設計確實有著厚實功力。對於資深發燒友而言,Ortofon SPU-A MC唱頭,有著溫暖厚實有韻味人聲及忠實呈現樂器演奏的特色,而 TU-8500 唱放能在這部分刻劃出 SPU-A 該有的聲底,不加一分不減一毫。但並不是沒有缺點,也許因為喇叭效率 85 db的關係,低音大動態和大能量輸出時,有些力有未殆,但如此價位卻有水準之上整體表現著實讓人非常滿意,此時心裡思考著,如果搭配高效率喇叭應能另有一番不同的體驗。

於是乎我們換上 ANGLEUS 效率高達 92 db的 accuton 陶瓷喇叭,雖然設計上是三音路四單體,有點越級打怪的感覺,但不試試永遠不知道結果會是如何。在一樣曲目下此器材搭配組合忠實呈現出陶瓷單體那中性微暖的音色,如同冬日正午陽光灑滿一地,同時又保有 SPU-A 的特質,多些陽剛及清爽感,該有奔放能量展露無疑,雖然控制力還需要加強,然而卻無低效率喇叭上那力有未殆的感覺,此時在一位喜愛DIY如我玩家心裡,冒出念頭居然是如何去改機加強 TU-8200 的控制力。嗯....真是個無可救藥的 DIYer ! 整體測試下來 TU-8500 在該有的音響器材要素裡,呈現出紮實能力,也讓我們對改機升級後的 TU-8500 充滿期待。

從拿到套件到完成組裝測試後聆聽,除了享受完成時的成就感,更為了滿足自己動手製作的慾望,體驗不同喇叭所呈現聲音特色,驚喜著 TU-8500 遠超出其價格的優異表現,推薦分享給您找到好物的開心感受,下一步接著我們來讓 TU-8200、TU-8500升級進化,越級挑戰那些高不可攀的器材不再是夢想。
