WE300B Vacuum TubeWE 300B

級別(Classification)
A類中功率,燈絲式三級管

應用(Application)
用在需求較低的屏極電壓和輸出功率大概10瓦或以下的音頻放大器

尺寸(Dimensions)
6-1/2"(h) x 2-7/16"(w), 詳細尺寸和基座請參考WE網頁

基座與按裝(Base and Mounting)
4接腳底座, 可使用WE編號143B或類似的管座, 亦可用WE的100M,115B或類似管座

平均級間電容量(Average Direct Interelectrode Capacitances)
柵極對屏極(Grid to plate)... 15 uuF
屏極對燈絲(Plate to Filament)... 4.3 uuF
柵極對燈絲(Grid to Filament)... 9 uuF

燈絲額定規格(Filament Rating)
燈絲電壓(Filament voltage) ... 5.0Volts, a.c. or d.c.
名義燈絲電流(Nominal filament current)  ... 1.2 Ampers

特性(Characteristics)
平均性能- (Ef= 5.0 Volts, a.c., Eb=300 volts and Ec= -61 volts之下)
Plate current(屏極電流) ... 60 mA
Amplification factor(放大因數) ... 3.85
Plate resistance(屏極電阻) ... 700 ohms
Grid to plate transconductance(柵極對屏極導電性) ... 5500 micromhos

安全作業限制條件(Limiting Operationg Conditions for Safe Operation)
非同時使用的定額數;
Maximum plate voltage(最大屏極電壓) ... 450 volts
Maximum plate dissipation(最大屏極消耗) ... 40 watts
Maximum plate current of average tube for fixed grid bias(固定柵極偏壓下管球平均的最大屏極電流消耗)... 70 mA
Maximum plate current for manually adjusted grid bias or self-biasing circuit(手動調整柵極偏壓或自動偏壓電路的最大屏極電流) ... 100 mA

推薦作業條件(Recommended Operation Conditions)
推薦和最大的交流燈絲電流供應條件,請參考WE網頁. 任何在最大條件的可能使用場合,應選擇使用推薦的條件或其他較不嚴酷的作業條件.

如管子必需在最大屏極電流100mA之下或者接近此工作電流時,每一個管球應提供個別的柵極偏壓調整. 另一選擇為,可採用自動偏壓調整線路, 如此管子的柵極偏壓是從屏極電流流經而產生的阻抗壓降,來得到.

在必需使用固定的柵極偏壓場合, 管子平均屏極電流應限制在最大值70mA以下, 如此有高於管子屏極電流平均值時,將不會超過最大的安全屏極電流.

功率輸出與失真(Power Output and Distortion)
效能資料包括功率輸出, 對多種作業條件的2次和3次諧波位準,請參考WE網頁圖表.
功率輸出變動和屏極電壓350V下,幾種屏極電流作業值的諧波位準,如WE網頁


WE274B Vacuum TubeWE 274B
 preliminary data

級別(Classification)
全波, 熱離子整流管

應用(Application)
274B真空管是設計,針對從AC電流源,供應達到200mA的DC直流電.
它是由雙燈絲型的二極單元,裝置有一共用的燈絲.

尺寸(Dimensions)
5-7/16"(h) x 2-1/16"(w), 詳細尺寸和基座請參考WE網頁

基座插座(Base & Socket)
5接腳中型底座. 標準5接腳型,如WE B5-15

安裝位置(Mounting position)
立插或平插皆可. 如按裝在平插的位置,燈絲平面的部分應立起來(vertical).

燈絲額定規格(Filament Rating)
燈絲電壓(Filament voltage) ... 5.0Volts, a.c. or d.c.
名義燈絲電流(Nominal filament current)  ... 2.0 Ampers

此管球燈絲是設計在一個電壓偏壓上操作,且應在實際儘量接近額定下電壓操作.

濾波效果(Effect of Filter)
對給予的輸出電流和電壓,
從DC電壓輸入對DC電流輸出的穩壓特性圖表上,
顯而易見的;抗流圈-輸入(Choke-Input)濾波要求多少比電容器-輸入(Capacitor-Input)濾波高一點的AC電壓供應到管球的極板.

然而,以電容器輸入濾波, 電容每一半週期的正常充電與放電,當每一充電期間,要求管球供給相對於峰值大點的電流. 當電容的靜電容量增加時,峰值電流值也增加,且也許比平均的整流輸出電流大很多,雖然,在如此情形時它的持續期間只在微短的週期.

為了管球功能好的表現,在每一週期的部份,屏極電流必須比整個燈絲輻射出的電流少很多.最大可容許的輸出電流,必須侷限於滿足此條件的值.

容許的輸出電流可較大一點. 因此,對一個抗流圈-輸入濾波,此時極板的峰值電流只有稍微比輸出電流大一點. 抗流圈-輸入濾波亦提供比電容器-輸入線路好蠻多的穩壓性. 因此抗流圈-輸入濾波方式在任何可能之處,應一直比電容器-輸入濾波作為偏好選用.
對一個電容器-輸入濾波,在輸入電容的電容量,最好不要超過4uf.

特性(Characteristics)
274B管球的單邊二極體電流-電壓特性,請參考WE網頁圖表3.
電壓是由極板和燈絲變壓器的中線抽頭之間測得.

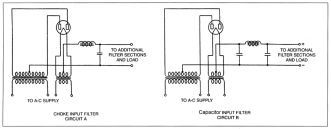

抗流圈-輸入濾波(Choke-input filter),如線路圖A.
電容器-輸入濾波(Capacitor-input filter),如線路圖B.

Filament Voltage(燈絲電壓)..... 5.0 volts
Maximum Plate Voltage(RMS)per plate(最大單極電壓) ..... 660 volts
Maximum D-C output current(最大直流輸出電流) ..... 225 mA

一般性能(General Characteristice)
Electrical Data(電子性)
Filament Voltage(燈絲電壓)..... 5.0 volts
Filament Current(燈絲電流)..... 2.0 Amp

Mechanical Data(機械性)
Cathode(陰極).....Coated filament披覆燈絲
Bulb(燈泡) ..... ST16葫蘆型
Base ..... 5接腳中型底座
* 管球按裝的位置最好是立式(vertical). 如果平插時,接腳#1和4應為立面.

最大額定(Maximum Rating)
Design-Center values(設計-中心值)
反峰值壓(Peak Inverse Voltage)... 1500 volts
單極峰值電流(Peak plate current per plate)... 675 mA
單極峰值暫態電流(Peak transient plate current per plate)... 2.5A

以用抗流圈-輸入濾波(Choke-input filter);
A-C plate voltage per plate(RMS)單極AC電壓 ... 660 volts
D-C output current(DC輸出電流) ... 225mA
Minimum input-choke inductance(最低輸入-抗流圈電感量)  ... 3 henrys

以用電容器-輸入濾波(Capacitor-input filter);
A-C plate voltage per plate(RMS)單極AC電壓 ... 450 volts
D-C output current(DC輸出電流) ... 160 mA
Minimum total effective plate-supply impedance per plate(單極最低總有效極板-供應阻抗) ... 100 ohms

典型操作條件(Typical Operating Conditions)
以用抗流圈-輸入濾波(Choke-input filter);
A-C plate voltage per plate(RMS)單極AC電壓 ... 550 volts
D-C output current(DC輸出電流) ... 160mA
D-C output Voltage, Approximate at Input to Filter(DC輸出電壓,大概在輸入-濾波器) ... 430 volts

用以電容器-輸入濾波(Capacitor-input filter);
A-C plate voltage per plate(RMS)單極AC電壓 ... 450 volts
D-C output current(DC輸出電流) ... 140 mA
D-C output Voltage, Approximate at Input to Filter(DC輸出電壓,大概在輸入-濾波器) ... 430 volts
Total Effective Plate-Supply Impedance per Plate(單極總有效版-供應阻抗值) ... 180Ω

Filter Input Capacitance(濾波器輸入電容量) ... 4 uUF

WE212E Vacuum Tube
*請暫時參考WE的網頁資料
