混血管機 世界最小

融合

柔和溫暖真空管擴大機

清晰通透晶體擴大機

兩種不同類型優點

TU-H82

一般採用 VR 控制音量時,絕大部分音量控制器,都會在小音量時產生左右聲道的偏差,關到最小音量時左右聲道也還是會有聲音跑出來,TU-H82 巧妙利用 IC 設計一個 DC直流電路控制音量,讓音量再小聲也可以左右平衡並且關到最小聲時也不會有雜音

真空管前級 + 晶體D類後級放大

8 歐姆負載下每聲道輸出功率可達 6.5w

阻抗 4 歐姆時甚至能提供每聲道 9w

輸出功率

前方兩個 3.5mm耳機孔

分別為一組訊號輸入及一組耳擴輸出

內建 AB 類耳機放大

提供您夜深人靜時的另一種選擇

內建DAC功能可用USB線連接電腦

享受高解析數位解碼音源

下方切換 ON/OFF 可供用戶開關

USB 電源連動機能

★ 簡單的幾個步驟 就可以組裝完成 TU-H82 ★

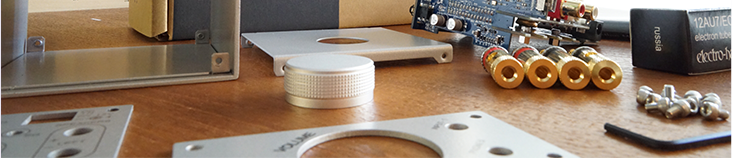

▲首先確套件零件是否齊全

▲裝上內附 12AU7 真空管

▲喇叭座依照正確方向以及位置

固定在後方面板

▲螺絲固定前方面板

▲上蓋密合後螺絲固定

▲音量控制轉到最小

聽到 咖 一聲後

旋扭對齊 POWER OFF 位置

推壓到底

▲喇叭座順序為

紅 - 黑 - 黑 - 紅

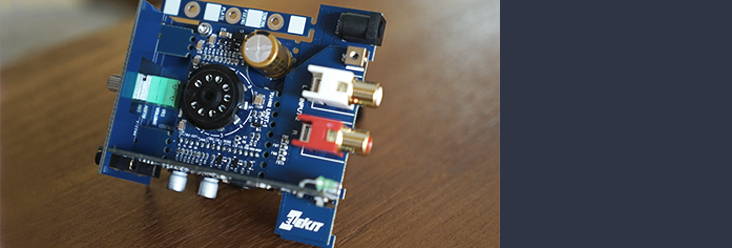

▲套件裡面最重要的核心元件

▲依照正確方向

放入方形金屬外殼內

▲直接折斷PCB板上的固定片

▲依照個人喜好的擺設方向

黏貼橡膠墊片

( 可正放也可側放 )

▲全球通用變壓器與旋扭、橡膠腳墊、六角扳手

▲螺絲固定後方板與外殼接合處

▲YA! TU-H82 完成!

▲鍍金喇叭座分開後,分別有絕緣塑膠墊片和固定螺絲

▲PCB板插入背板RCA孔位

並用螺絲固定

組裝套件為用戶體驗 DIY 樂趣

( 內附六角扳手,不需要用到烙鐵,不會焊接亦可輕鬆組裝 )

[Specifications]
規格
型號 TU-H82
內附真空管 12AU7 (ECC82) x 1只
喇叭輸出
4 歐姆負載 9W + 9W
6 歐姆負載 8.2W + 8.2W
8 歐姆負載 6.5W + 6.5W
耳機輸出 16 歐姆負載 8mW + 8mW
額定輸入 INPUT - 1 : 170mV
INPUT - 2 : 470mV
底噪 120uF(IEC,6 歐姆負載)
頻率響應 20Hz - 25kHz的(-3dB,6 歐姆負載)
DAC規格 16bit 32kHz / 44.1kHz / 48kHz
Windows XP or later / Mac OS X or later
輸入
3.5mm立體聲迷你插孔 INPUT - 1 (前方面板)
RCA輸入端子 INPUT - 2 (後方背板)
USB mini-B輸入端子 INPUT - 3 (後方背板)
*當 INPUT-1 連接時會自動切斷 INPUT - 3 的輸入
輸出
喇叭輸出端子 螺旋型鍍金喇叭座(香蕉插頭 , Y-PIN , 裸線都可以使用)
耳機輸出 3.5mm立體聲(三極)小型插孔
電源
輸入電壓 12V DC
電源供應器 100 ~ 240V AC
尺寸
預測尺寸(含真空管) W88 x H90 x D117 mm ( 含突起部分 )
W88 x H88 x D88 mm ( 僅底座 )
重量 790g (不包括AC電源供應器)

世界最小 混血管機

BUY

前級真空管後級D類晶體混合擴大機
同時擷取兩者優點
溫暖 解析
8 歐姆負載下 單端 6.5W 推力
任何桌上型小喇叭都可完美駕馭
夜深人靜 亦可利用本身內建耳擴
靜靜的享受美妙音樂
mini-USB 連接電腦 玩數位音源
體驗 DIY 組裝樂趣 不需烙鐵焊接
88mm 正立方體 迷你 可愛
還能說什麼呢?
真的是大推薦阿 ! !
